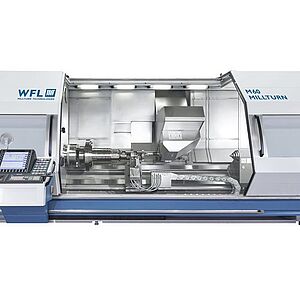

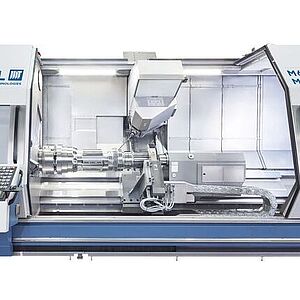

M60, M60-G, M65 MILLTURN
O milagre multifuncional

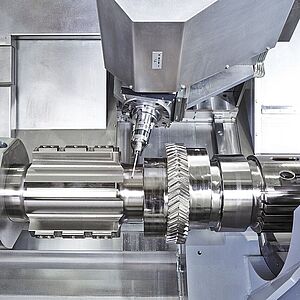

Quem quer estar à frente na participação no mercado, deve reagir rapidamente e com flexibilidade às exigências do cliente. Mas os componentes desejados são cada vez mais complexos e, por conseguinte, mais caros de fabricar. Por meio da concentração de todas as etapas de produção em uma máquina multifuncional de sinagem completa MILLTURN, os requisitos das tarefas de usinagem atuais e futuras são alcançados ao máximo. Graças ao CNC e todas as opções de interpolação dos eixos B, C, X, Y e Z, se faz possível um espectro incomparável de tecnologias. É possibilitada a usinagem completa sem intervenções manuais através de torneamento, perfuração, fresamento, perfuração profunda, denteamento externo e interno, fresamento circular bem como medição automática da peça de trabalho para conformidade com as tolerâncias mais rigorosas e compensação de influências térmicas.
Cada contorno geométrico pode ser eficientemente usinado com precisão máxima, absolutamente sem limites à complexidade da peça - simplesmente genial - multifuncional.
Destaques à primeira vista
- Interferência mínima entre as guias inferiores (excelente para peças curtas)
- Soluções individuais de fixação
- Engate automático do líquido refrigerante
- Unidade de tornear, furar e fresar com sensor de medição integrado
- Transferência de peças
- Troca de ferramenta em qualquer posição
M60 | M60-G | M65 | ||
|---|---|---|---|---|
Distância entre pontas | mm | 1000/2000/3000/4500 | 2000/3000 | 1000/2000/3000/4500 |
Volteio - Ø sobre carro superior | mm | 690 | 690 | 830 |
Max. Ø torneamento entre centros | mm | 690(610) | - | 830(760) |
Max. potencia, eixo-árvore principal - 100% | kW | 40/60 | 40/60 // 40 | 40/60 |
Max. torque, eixo-árvore principal - 100% | Nm | 1830/2748 | 1830/2748 // 1830 | 2318/2748 |
Max. velocidade do eixo-árvore principal | min-1 | 3300/2600 | 3300/2600 // 3300 | 2600/2600 |
Max. potencia, cabeçote de fresamento - 100% | kW | 30 | 30 | 30 |
Max. torque, cabeçote de fresamento - 100% | Nm | 315 | 300 | 315 |
Max. velocidade do eixo, cabeçote de fresamento | min-1 | 6000 | 4000 | 6000 |
Deslocamento angular eixo B | grau | -110...+90 | -110...+90 | -110...+90 |
Deslocamento eixo Y | mm | 300(-125...+175) | 300(-125...+175) | 600(-200...+400) |
Deslocamento eixo Y (opção) | mm | 600(-125...+475) | - | - |
Deslocamento eixo X | mm | 720(-20...+700) | 700(-30...+670) | 720(-20...+700) |
Contraponto | tipo | Mecatrônicos | - | Mecatrônicos |
Magazine de ferramentas | número | 40/80/120 | 40/80/120 | 40/80/120 |

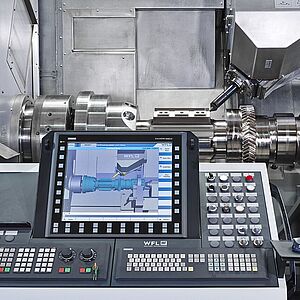

Controle SIEMENS | tipo | SINUMERIK 840D sl | SINUMERIK 840D sl | SINUMERIK 840D sl |
O sistema de ferramenta prismática
A interface para ferramentas grandes

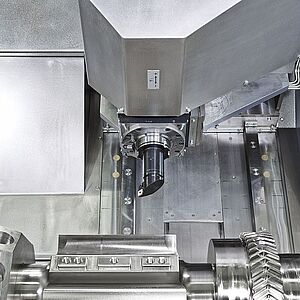

A interface prismática permite o uso de ferramentas que excedem as dimensões máximas das ferramentas padrão. Graças à utilização de suportes prismáticos maciços, as barras de usinagem interna, as brocas sólidas para perfuração completa, os cabeçotes angulares e os cabeçotes de usinagem plana podem ser presos de maneira muito estável na unidade de fresar. Além disso, na utilização do sistema de usinagem interna WFL, as cabeças de corte das ferramentas também podem ser trocadas automaticamente. Há duas opções de magazine prismático disponíveis para manuseio automático de ferramentas de usinagem interna pesadas.
Magazine de ferramentas prismáticas
Através da ampliação do magazine de discos para os suportes grandes correspondentes, ferramentas prismáticas também é possível armazenar ao lado das ferramentas padrão. O manuseio automático destas ferramentas é assumido, nesse caso, por um trocador adicional de ferramentas.
Magazine Pick-Up
Neste magazine adicional, acima do cabeçote principal, é possível armazenar as ferramentas prismáticas. Outra possibilidade do magazine de Pick-Up é o armazenamento de ferramentas longas usadas na interface padrão de ferramenta.
