M80, M80-G & M80X, M80X-G & M85, M85-G MILLTURN
O polivalente
Uma característica essencial da MILLTURN M80 é a enorme variedade de módulos construtivos, conferindo ajuste perfeito da necessidade à configuração individual da máquina. O conceito da máquina está baseado na minimização das distâncias entre a ferramenta e a peça, bem como o maior espaço possível entre as guias, resultando na otimização da rigidez e geometrias ideais.
Todas as distâncias entre centros (exceto 1000 mm), são também disponíveis na versão de dupla placa e para produtividade ainda maior, adicionalmente, torreta porta-ferramentas poderá ser oferecida. Graças ao inovador projeto da máquina, as guias inferiores não requerem proteções telescópicas. Somente chapa de aço inoxidável faz a proteção e o perfeito fluxo de cavacos.
O novo magazine de ferramentas de fácil acesso pela frente da máquina é compacto, estável e realmente livre de manutenção. O trocador de ferramenta de alta dinâmica, acionado através de cremalheira e pinhão, é equipado com guias lineares de forma a evitar qualquer efeito centrífugo da rotação, mesmo ferramentas com 35 kg são manipuladas com segurança e rapidez.
Destaques à primeira vista
- 150 bar de pressão do líquido refrigerante
- Troca de ferramenta em qualquer posição do eixo Z
- Furação e mandrilamento pesados

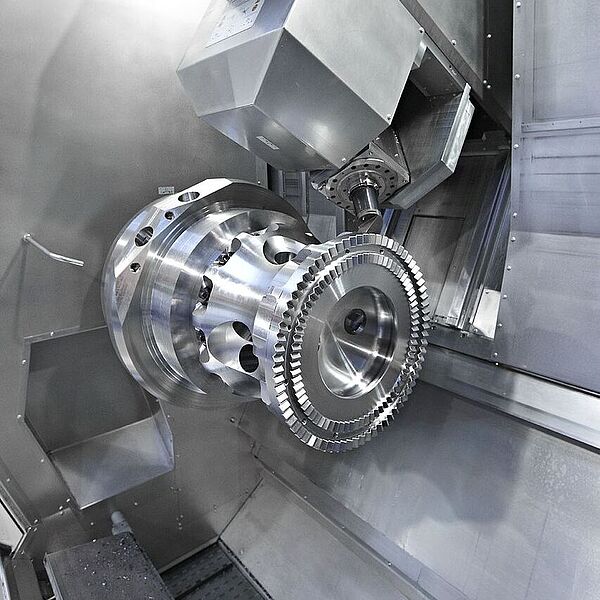

- Geração de engrenagem
- Transferência de peça
- Eixo B ativo
M80 | M80-G | ||
|---|---|---|---|
Distância entre pontas | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
Max. Ø torneamento entre centros | mm | 1000/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 |
Max. Potencia, eixo-árvore principal - 40% (100%) | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
Max. torque, eixo-árvore principal - 40% (100%) | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
Max. velocidade do eixo-árvore principal | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
Max. Potencia, cabeçote de fresamento - 40% (100%) | kW | 58(45) | 58(45) |
Max. torque, cabeçote de fresamento - 40% (100%) | Nm | 640(500)/400(310) | 640(500)/400(310) |
Max. velocidade do eixo, cabeçote de fresamento | min-1 | 5000/8000 | 5000/8000 |
Deslocamento angular eixo B | grau | 220(-110...+110) | 220(-110...+110) |
Deslocamento eixo Y | mm | 650(-300...+350) | 650(-300...+350) |
Deslocamento eixo X | mm | 900(-20...+880) | 900(-20...+880) |
Contraponto | tipo | Mecatrônicos | - |
Magazine de ferramentas | número | 36/72/108/200 * | 36/72/108/200 * |
Controle SIEMENS | tipo | SINUMERIK ONE | SINUMERIK ONE |
M80X | M80X-G | |||
|---|---|---|---|---|
Distância entre pontas | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 | |
Max. Ø torneamento entre centros | mm | -/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 | |
Max. Potencia, eixo-árvore principal - 40% (100%) | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) | |
Max. torque, eixo-árvore principal - 40% (100%) | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) | |
Max. velocidade do eixo-árvore principa | min-1 | 2400/1600 | 2400/1600 // 2400/1600 | |
Max. Potencia, fuso de fresamento avanço de 40% (100%) | kW | 58(45) | 58(45) | |
Max. torque, fuso de fresamento avanço de 40% (100%) | Nm | 640(500)/400(310) | 640(500)/400(310) | |
Max. velocidade do eixo, cabeçote de fresamento | min-1 | 5000/8000 | 5000/8000 | |
Deslocamento angular eixo B | grau | 220(-110...+110) | 220(-110...+110) | |
Deslocamento eixo Y | mm | 650(-300...+350) | 650(-300...+350) | |
Deslocamento eixo X | mm | 1050(-20...+1030) | 1050(-20...+1030) | |
Contraponto | tipo | Mecatrônicos |
| - |
Magazine de ferramentas | número | 36/72/108/200 * | 36/72/108/200 * | |
Controle SIEMENS | tipo | SINUMERIK ONE | SINUMERIK ONE |
M85 | M85-G | ||
|---|---|---|---|
Distância entre pontas | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
Max. Ø torneamento entre centros | mm | 1100/1100/1100/1100/1080/1050 | 1100/1100/1100/1080/1050 |
Max. Potencia, eixo-árvore principal - 40% (100%) | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
Max. torque, eixo-árvore principal - 40% (100%) | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
Max. velocidade do eixo-árvore principal | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
Max. poder, fuso de fresamento avanço de 40% (100%) | kW | 58(45) | 58(45) |
Max. torque, fuso de fresamento avanço de 40% (100%) | Nm | 640(500)/400(310) | 640(500)/400(310) |
Max. velocidade do eixo, cabeçote de fresamento | min-1 | 5000/8000 | 5000/8000 |
Deslocamento angular eixo B | grau | 220(-110...+110) | 220(-110...+110) |
Deslocamento eixo Y | mm | 650(-300...+350) | 650(-300...+350) |
Deslocamento eixo X | mm | 1050(-20...+1030) | 1050(-20...+1030) |
Contraponto | tipo | Mecatrônicos | - |
Magazine de ferramentas | número | 36/72/108/200 * | 36/72/108/200 * |
Controle SIEMENS | tipo | SINUMERIK ONE | SINUMERIK ONE |
Eixo U
A utilização de ferramentas com controle de expansão, por exemplo, cabeçotes de facear D´Andrea ou barras especias acionadas para assentos de válvulas ou contornos internos (ferramentas Cogsdill ou ITS), há necessidade de um eixo NC adicional. A WFL oferece este eixo (eixo U), como opcional.
Mesmo com a adição deste eixo U, a possibilidade de usinagem em ângulos permanece. O eixo U pode reduzir significativamente o custo de produção especialmente na Indústria Aeroespacial e Óleo & Gás. Para se assegurar a estabilidade necessária, somente o alojamento prismático de ferramentas é utilizado para acomodar as ferramentas no eixo U. A troca automática de ferramenta é realizada através do sistema pick-up ou do trocador porta-ferramenta prismática.
- Fabricação de bolsões (Seat Pocket)
- Usinagem interna com barra com amortecimento
- Barra CNC especial para contorno interno (controle do avanço radial pelo eixo U)
- Perfurações profundas com engate automático do líquido refrigerante
- Fresamento interno com cabeçote angular
- Cabeçote CNC de faceamento para operações complexos
