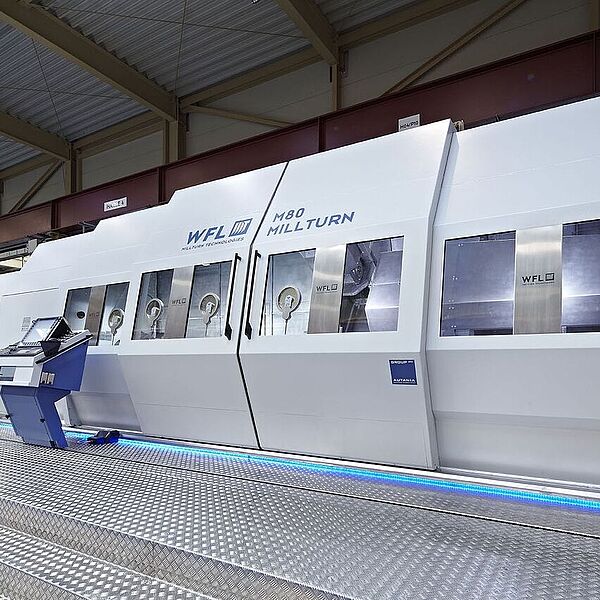

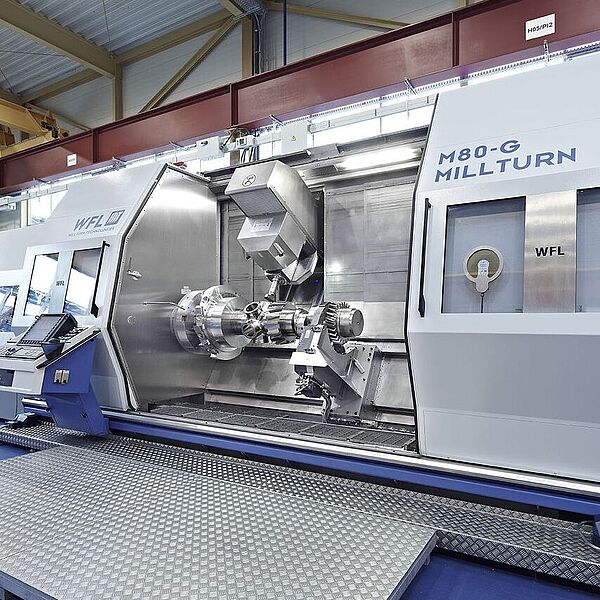

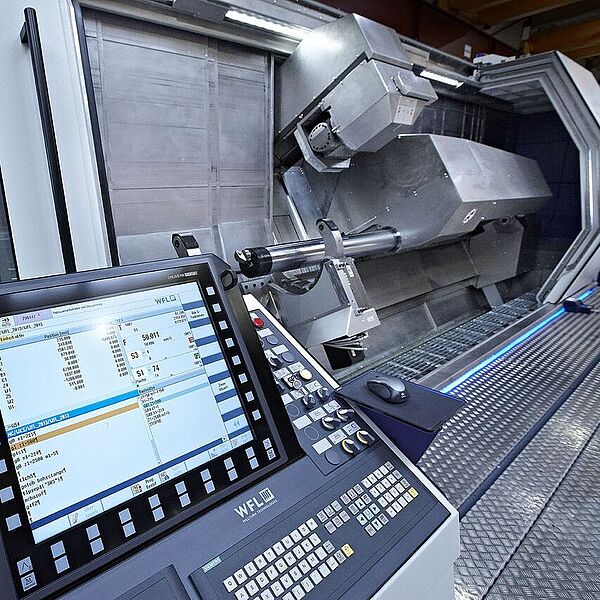

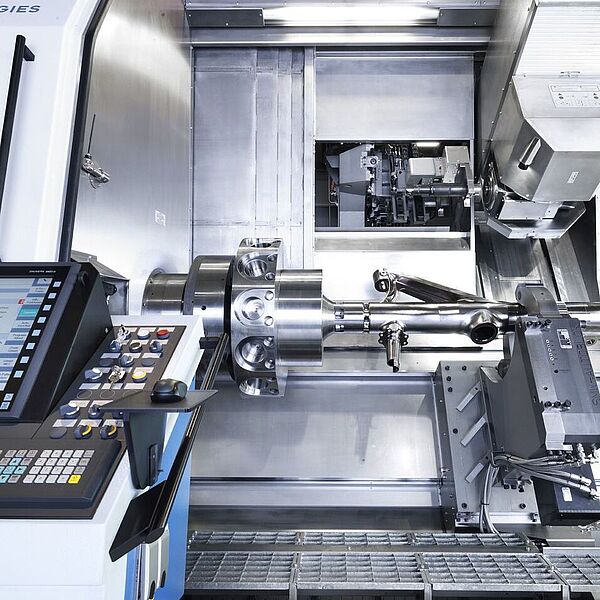

M80, M80-G & M80X, M80X-G & M85, M85-G MILLTURN
Der Alleskönner
Ein wesentliches Merkmal der M80 MILLTURN ist die enorme Variantenvielfalt des bekannt umfangreichen WFL-Modulbaukastens. Dabei ist es gelungen, diesen Funktionsumfang mit optimalen Bauverhältnissen für die jeweiligen konkreten Maschinen-Ausführungen zu realisieren. Das Maschinenkonzept wurde hinsichtlich minimierter Wirkabstände von Werkstück bzw. Werkzeug zu den Schlittenführungen bei gleichzeitig maximierten Abständen der Einzelführungen zueinander ausgeführt. Optimale Stabilitäts- und Geometrieverhältnisse resultieren daraus.
Alle Spitzenweiten (mit Ausnahme 1000 mm) sind auch mit Gegenspindel erhältlich. Zur weiteren Produktivitätssteigerung kann bei Bedarf ein zusätzlicher Werkzeugrevolver angeboten werden. Durch die innovative Anordnung der Führungsschienen kann im Bereich der unteren Führungsbahn auf wartungsanfällige Teleskopbleche vollkommen verzichtet werden. Dadurch ergibt sich ein perfekter Spänefluss.
Das neue, von vorne leicht zugängliche Werkzeugmagazin zeichnet sich durch eine besonders kompakte, stabile und praktisch wartungsfreie Bauweise aus. Der neue hochdynamische Werkzeugwechsler mit Zahnstangenantrieb wurde ausschließlich mit Linearachsen ausgestattet, wodurch Rotations- Schleudereffekte vermieden werden und selbst Werkzeuge bis 35 kg mit äußerster Betriebssicherheit rasch und werkzeugschonend gewechselt werden.
Die Highlights auf einen Blick

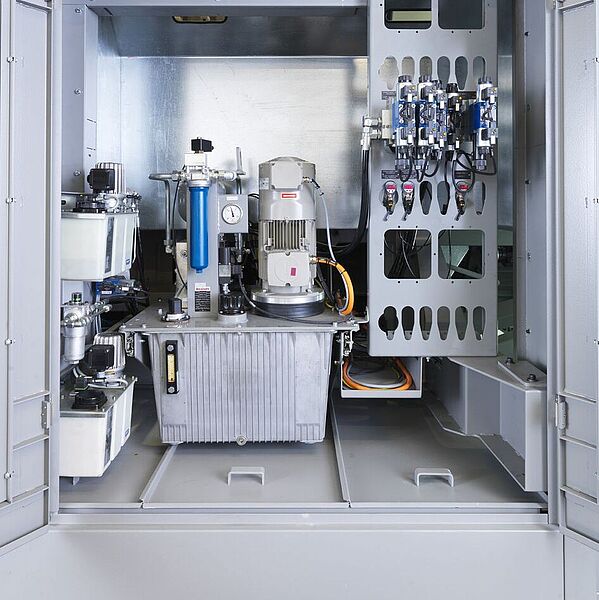

- 150 bar Kühlmitteldruck
- Werkzeugwechsel in beliebiger Z-Position
- Schwere Innenbearbeitung
- Abwälzfräsen
- Werkstückübergabe
- Aktive B-Achse
M80 | M80-G | ||
---|---|---|---|
Spitzenweite | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
Dreh-ø max. | mm | 1000/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 |
Leistung max. Drehspindel bei 40% (100%) ED | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
Drehmoment max. Drehspindel bei 40% (100%) ED | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
Drehzahl max. Drehspindel | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
Leistung max. Frässpindel bei 40% (100%) ED | kW | 58(45) | 58(45) |
Drehmoment max. Frässpindel bei 40% (100%) ED | Nm | 640(500)/400(310) | 640(500)/400(310) |
Drehzahl max. Frässpindel | min-1 | 5000/8000 | 5000/8000 |
Schwenkwinkel B-Achse | Grad | 220(-110...+110) | 220(-110...+110) |
Verfahrweg Y-Achse | mm | 650(-300...+350) | 650(-300...+350) |
Verfahrweg X-Achse | mm | 900(-20...+880) | 900(-20...+880) |
Reitstock | Type | Mechatronik | - |
Werkzeugmagazin | Anz. | 36/72/108/200 * | 36/72/108/200 * |
Steuerung SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |
M80X | M80X-G | ||
---|---|---|---|
Spitzenweite | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
Dreh-ø max. | mm | -/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 |
Leistung max. Drehspindel bei 40% (100%) ED | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
Drehmoment max. Drehspindel bei 40% (100%) ED | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500)//3000(2000)/4800(3200) |
Drehzahl max. Drehspindel | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
Leistung max. Frässpindel bei 40% (100%) ED | kW | 58(45) | 58(45) |
Drehmoment max. Frässpindel bei 40% (100%) ED | Nm | 640(500)/400(310) | 640(500)/400(310) |
Drehzahl max. Frässpindel | min-1 | 5000/8000 | 5000/8000 |
Schwenkwinkel B-Achse | Grad | 220(-110...+110) | 220(-110...+110) |
Verfahrweg Y-Achse | mm | 650(-300...+350) | 650(-300...+350) |
Verfahrweg X-Achse | mm | 1050(-20...+1030) | 1050(-20...+1030) |
Reitstock | Type | Mechatronik | - |
Werkzeugmagazin | Anz. | 36/72/108/200 * | 36/72/108/200 * |
Steuerung SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |
M85 | M85-G | ||
---|---|---|---|
Spitzenweite | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
Dreh-ø max. | mm | 1100/1100/1100/1100/1080/1050 | 1100/1100/1100/1080/1050 |
Leistung max. Drehspindel bei 40% (100%) ED | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
Drehmoment max. Drehspindel bei 40% (100%) ED | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
Drehzahl max. Drehspindel | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
Leistung max. Frässpindel bei 40% (100%) ED | kW | 58(45) | 58(45) |
Drehmoment max. Frässpindel bei 40% (100%) ED | Nm | 640(500)/400(310) | 640(500)/400(310) |
Drehzahl max. Frässpindel | min-1 | 5000/8000 | 5000/8000 |
Schwenkwinkel B-Achse | Grad | 220(-110...+110) | 220(-110...+110) |
Verfahrweg Y-Achse | mm | 650(-300...+350) | 650(-300...+350) |
Verfahrweg X-Achse | mm | 1050(-20...+1030) | 1050(-20...+1030) |
Reitstock | Type | Mechatronik | - |
Werkzeugmagazin | Anz. | 36/72/108/200 * | 36/72/108/200 * |
Steuerung SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |

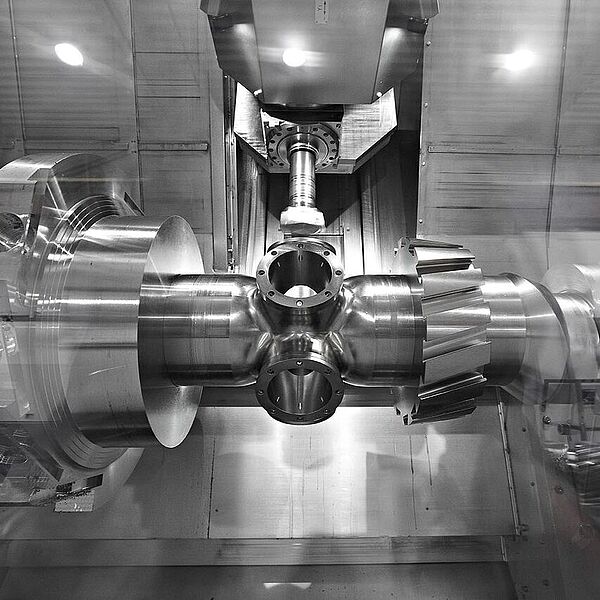

U-Achse
Die Verwendung angetriebener Werkzeuge mit zusätzlicher CNC-Aussteuerung der Schneiden wie Plandrehköpfe (D´Andrea) oder Spezialbohrstangen zur Bearbeitung von Ventilsitzen (Cogsdill, ITS, etc.) erfordert eine zusätzliche NC-Achse. WFL bietet diese Zusatzachse (U-Achse) als Option. Die Möglichkeit der Schrägbearbeitung bleibt auch beim Anbau dieser U-Achse erhalten. Besonders für die Flugzeugindustrie sowie für Hersteller von Ventilblöcken für die Öl- und Gasindustrie ergeben sich ungeahnte Einsparungspotenziale. Um die Stabilität entsprechend zu gewährleisten erfolgt die Aufnahme dieser Werkzeuge ausschließlich über die Prismenschnittstelle. Der automatische Wechsel erfolgt durch das Pick-up Magazin bzw. den Prismenwerkzeugwechsler.
- Fertigung von Auskammerungen (Seat Pocket)
- Innenbearbeitung mit gedämpfter Bohrstange
- CNC-Konturbohrstange (radiale Aussteuerung mittels U-Achse)
- Tieflochbohren mit automatischer Kühlmittelandockung
- Innenfräsen mit Winkelkopf
- CNC-Plandrehkopf für komplexe Spindeloperationen
