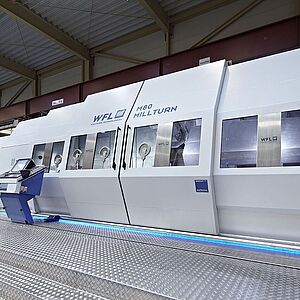

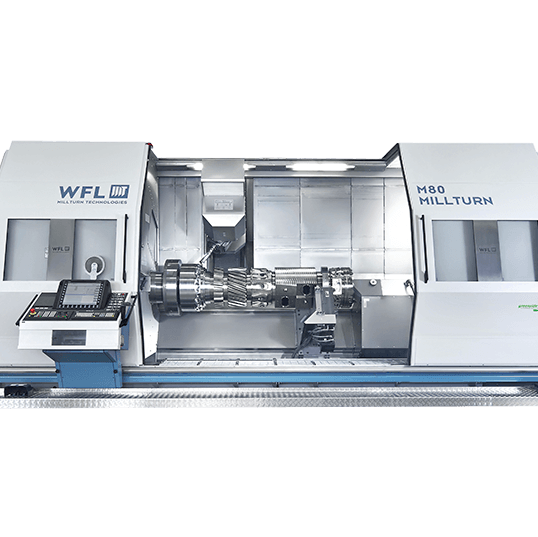

M80, M80-G & M80X, M80X-G & M85, M85-G MILLTURN
多才多艺
M80机床的一个基本特点就是，源于模块机床理念，以及单台机 床的最佳尺寸配置，使庞大的配置多样性成为可能。机床基于使 刀具和工件到床身的距离最短及导轨间距离最宽的理念，从而使 刚性和理想尺寸达到最佳状态。
在双主轴机床中，所有中心距离（除了1000mm行程机床之外）都可用。为了提高生产力，可提供额 外的刀塔。由于机床的创新设计，底部导轨不需要任何可伸缩的防护罩。只需平直的不锈钢板就可使 切屑顺利流动。
新刀库是一个紧凑，牢固，免维护的单元，可从机床前面接近、操作。高动态换刀机构带有齿条与齿轮驱动，配备直线轴，可避免由旋转造成的离心力。因此即使重达35公斤的刀具也可进行安全快速的操作。
亮点一览
- 150 巴冷却液压力
- Z轴任意位置换刀
- 重型钻孔和镗孔
- 滚齿加工
- 工件在双主轴间转移
- B 轴运动
M80 | M80-G | ||
|---|---|---|---|
| 标称中心距 | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
| 最大车削直径-两中心距间 | mm | 1000/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 |
| 最大功率，车削主轴 40% (100%) 连续工作 | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
| 最大扭矩，车削主轴 40% (100%) 连续工作 | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500)//3000(2000)/4800(3200) |
| 最大主轴速度，车削主轴 | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
| 最大功率，铣削主轴 40% (100%) 连续工作 | kW | 58(45) | 58(45) |
| 最大扭矩，铣削主轴40% (100%) 连续工作 | Nm | 640(500)/400(310) | 640(500)/400(310) |
| 最大主轴速度，铣削主轴 | min-1 | 5000/8000 | 5000/8000 |
| B 轴摆角范围 | 尺寸 | 220(-110...+110) | 220(-110...+110) |
| Y 轴行程 | mm | 650(-300...+350) | 650(-300...+350) |
| X 轴行程 | mm | 900(-20...+880) | 900(-20...+880) |
| 尾座 | 型号 | 机电式 | - |
| 刀库 | 件 | 36/72/108/200 * | 36/72/108/200 * |

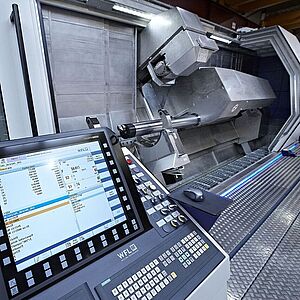

| 西门子控制系统 | 型号 | SINUMERIK 840D sl | SINUMERIK 840D sl |
M80X | M80X-G | ||
|---|---|---|---|
| 标称中心距 | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
| 最大车削直径-两中心距间 | mm | -/1000/1000/1000/980/950 | -/1000/1000/1000/980/950 |
| 最大功率，车削主轴 40% (100%) 连续工作 | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
| 最大扭矩，车削主轴40% (100%) 连续工作 | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
| 最大主轴速度，车削主轴 | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
| 最大功率，铣削主轴 40% (100%) 连续工作 | kW | 58(45) | 58(45) |
| 最大扭矩，铣削主轴 40% (100%) 连续工作 | Nm | 640(500)/400(310) | 640(500)/400(310) |
| 最大主轴速度，铣削主轴 | min-1 | 5000/8000 | 5000/8000 |
| B 轴摆角范围 | 尺寸 | 220(-110...+110) | 220(-110...+110) |
| Y 轴行程 | mm | 650(-300...+350) | 650(-300...+350) |
| X 轴行程 | mm | 1050(-20...+1030) | 1050(-20...+1030) |
| 尾座 | 型号 | 机电式 | - |
| 刀库 | 件 | 36/72/108/200 * | 36/72/108/200 * |
| 西门子控制系统 | 型号 | SINUMERIK 840D sl | SINUMERIK 840D sl |

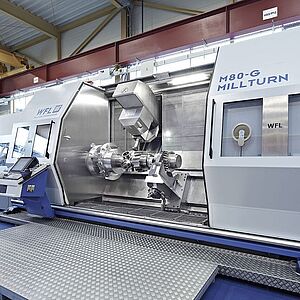

M85 | M85-G | ||
|---|---|---|---|
| 标称中心距 | mm | 1000/2000/3000/4500/6000/8000 | -/2000/3000/4500/6000/8000 |
| 最大车削直径-两中心距间 | mm | 1100/1100/1100/1100/1080/1050 | 1100/1100/1100/1080/1050 |
| 最大功率，车削主轴 40% (100%) 连续工作 | kW | 56(40)/80(60) | 56(40)/80(60) // 60(40)/90(60) |
| 最大扭矩，车削主轴 40% (100%) 连续工作 | Nm | 3420(2440)/5860(4500) | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) |
| 最大主轴速度，车削主轴 | min-1 | 2400/1600 | 2400/1600 // 2400/1600 |
| 最大功率，铣削主轴 40% (100%) 连续工作 | kW | 58(45) | 58(45) |
| 最大扭矩，铣削主轴 40% (100%) 连续工作 | Nm | 640(500)/400(310) | 640(500)/400(310) |
| 最大主轴速度，铣削主轴 | min-1 | 5000/8000 | 5000/8000 |
| B 轴摆角范围 | 尺寸 | 220(-110...+110) | 220(-110...+110) |
| Y 轴行程 | mm | 650(-300...+350) | 650(-300...+350) |
| X 轴行程 | mm | 1050(-20...+1030) | 1050(-20...+1030) |
| 尾座 | 型号 | 机电式 | - |
| 刀库 | 件 | 36/72/108/200 * | 36/72/108/200 * |
| 西门子控制系统 | 型号 | SINUMERIK 840D sl | SINUMERIK 840D sl |
U轴
使用带有额外NC驱动的驱动刀具例如平旋盘（如：D’Andrea）或用于“变截面内腔加 工”的特殊镗杆时就需要额外的一个NC轴。WFL公司专门为用户提供了这样一个可选轴（U轴）。
在集成该U轴后，角度加工选项可保留。该选项可为用户带来巨大的降低成本潜力，尤 其对于航空业领域以及油气工业制造商而言都是绝佳选择。
为确保必要的稳定性，U轴上仅采用燕尾槽刀具接口来安装刀具。自动换刀可通过抓取 式刀库或燕尾槽刀具换刀机构来完成。
- 瓶形镗削 (Seat Pocket)
- 使用阻尼式镗杆进行内部加工
- CNC 特殊轮廓镗杆（借助 U 轴径向切出)
- 带自动冷却剂对接的钻深孔作业
- 使用角铣头进行内部铣削
- 用于复杂主轴运行的 CNC 平旋盘
