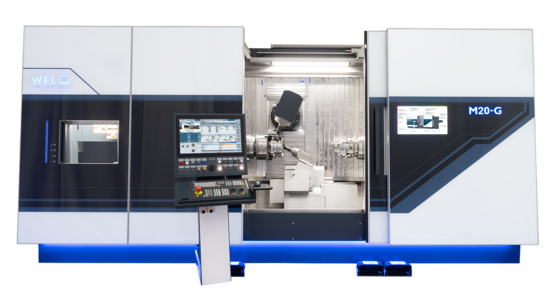

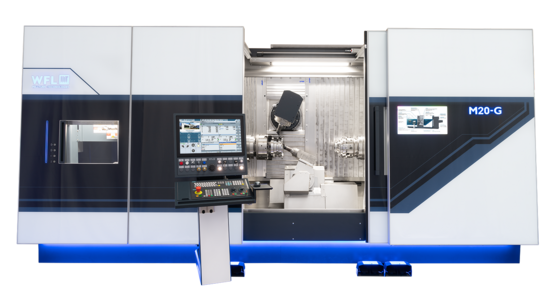

M20, M20-G MILLTURN
Smart Machining
M20 MILLTURN 机床 是 MILLTURN-机床系列的最新扩展,尤其为专注于高性能车削-钻削-铣削 复合加工 的用户提供最佳解决方案。高稳定性及其 集成电机主轴方案 构成机床最大特色，几乎任一加工技术都能 在机床上应用。
数十年载在整体加工领域积累的核心技术在全新设计的新型机床上得到了充分的体现。设计及技术决定了其领先地位。
M20机床的应用范围极为广泛。该机床可以覆盖航空，汽车，工程和塑料行业的苛刻且复杂的加工任务要求。由于其出色的灵活性，该机床也是外协 制造商的理想选择。
亮点一览
设计特色
- 新型革新性现代化设计
- 铸铁制成的机架，具有极高的稳定性及很好的阻尼性能
- 水冷电机轴，性能高，扭矩强
- 因无伸缩护板，使得下滑板间距极小
- 下方单刀架可做为选项配置
- 自动工件交接
- 集成装卸功能的加工单元
- 车铣镗单元B轴，由水冷扭矩电机直接驱动，动态性高
技术特色
- 可使用副主轴进行连续6面加工。
- 机床配置的双B轴系统可同步进行B轴车削。
- 是刮齿加工的最佳选择。
软件特色
- 全面的传感器技术
- 24英寸 多点触摸显示屏
- 人体工程化控制面板
- 性能数据座舱可做选项配置
M20 | M20-G | ||
|---|---|---|---|
| 中心距 | mm | 1000/1500 | 1000/1500 |
| 过上滑板旋径 | mm | 500 | 500 |
| 最大车削直径 | mm | 500 | 500 |
| 车主轴最大功率 40% (100%) 工作周期 | kW | 44(32) | 44(32) |
| 车主轴最大扭矩 40% (100%) 工作周期 | Nm | 838(610) | 838(610) |
| 车主轴最大转速 | rpm | 4000 | 4000 |
| 铣主轴最大功率 40% (100%) 工作周期 | kW | 25(20) | 25(20) |
| 铣主轴最大扭矩 40% (100%) 工作周期 | Nm | 110(85) | 110(85) |
| 铣主轴最大转速 | rpm | 20000 | 20000 |
| B-轴旋转角度 | Degrees | +/-120 | +/-120 |
| Y-轴行程 | mm | 260 (+/-130) | 260 (+/-130) |
| X-轴行程 | mm | 575(-100...+475) | 575(-100...+475) |
| 机电式-尾座 | 型号 | MK5 | - |
| 刀具库 | 数量 | 80 | 80 |
| 西门子控制系统 | 类型 | SINUMERIK ONE | SINUMERIK ONE |
