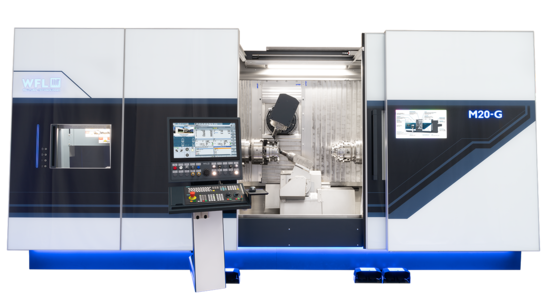

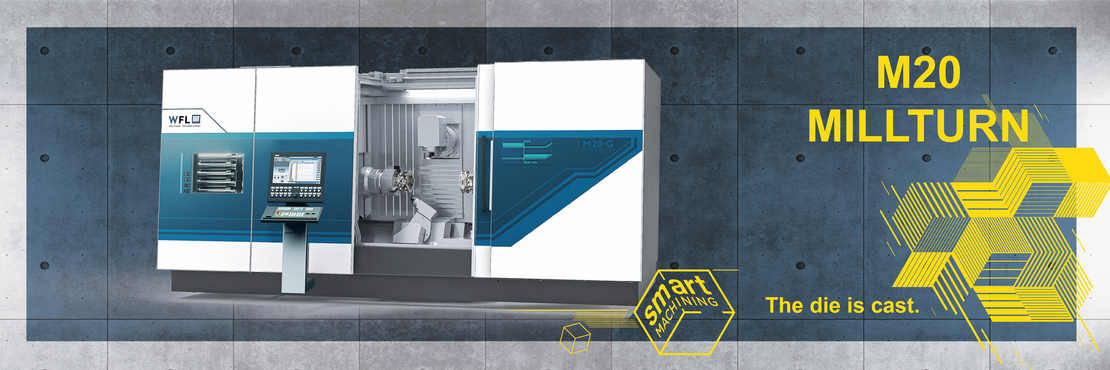

M20, M20-G MILLTURN
Smart Machining
M20 MILLTURNは、MILLTURNシリーズの最新 製品で、パワフルな完全加工のマシニングセンターを 探しているユーザーの皆様にとって理想的なソリューションです。特別な 機能には、機械の高い安定性と、実質的にあらゆる機械加工技術を網羅 するモータースピンドルの概念が包括的に含まれております。
完全な機械加工における数十年にわたる専門知識を、すべて新しい機械の開発に詰め込みました。設計と技術は共に高度に進んだものです。
M20が対応するアプリケーションの範囲はほぼ無限です。本機は、航空、 自動車、エンジニアリング、プラスチック業界で見られる、要求の厳しい複雑な機械加工タスクを実行できます。高い柔軟性を備えているため、委託製造業のユーザー様にとっても理想的な機械です。
一目でハイライト
設計の特徴
- 新型、革新的、モダンなデザイン
- 高い安定性と非常に優れた減衰挙動を実現する球状黒鉛鋳鉄製の機械フレーム
- パワフルかつ高トルクの水冷モータースピンドル
- 下部スライドシステム にはテレスコカバーがないため、隙間がほとんどない。
- 下部の独立型工具キャリア)( オプション)
- 自動ワークピース搬送
- ワーク脱着が統合化された生産セル
- 優れた原動力を実現する水冷トルクモーターを介 した直接駆動式の ターニング・ボーリング・ミーリングユニット用B軸
技術的特徴
- カウンタースピンドルによる一貫した6面加
- 1台の設備に2つのB軸システムがあり、同時にB軸旋削が可能。
- ギアスカイビングに最適
ソフトウェアの特徴
- 広範囲センサー
- 24インチマルチタッチデ ィスプレイ

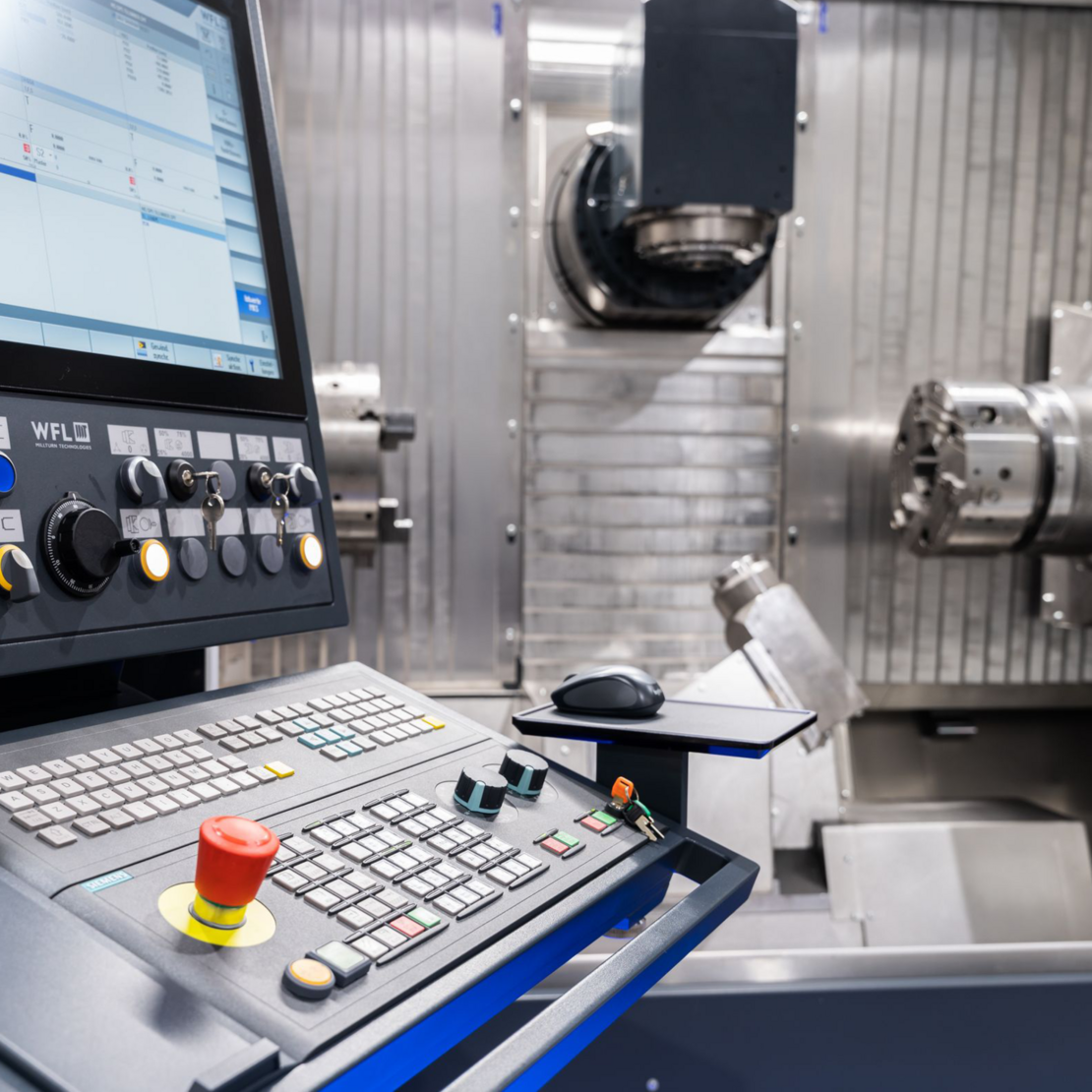

- 人間工学に基づいた操作パネル
- パフォーマンスデータコクピット(オプション)
M20 | M20-G | ||
---|---|---|---|
中心間距離 | mm | 1000 | 1000 |
上部複合スライドのスイング直径 | mm | 500 | 500 |
中心間の最大旋回径 | mm | 500 | 500 |
最大出力、(100%) 使用率で主軸40% | kW | 44(32) | 44(32) |
最大トルク、(100%) 使用率で主軸40% | Nm | 838(610) | 838(610) |
最高速度、主軸 | rpm | 4000 | 4000 |
最大出力、(100%) 使用率でミーリングスピンドル40% | kW | 25(20) | 25(20) |
最大トルク、(100%) 使用率でミーリングスピンドル40% | Nm | 110(85) | 110(85) |
最大速度、ミーリングスピンドル | rpm | 20000 | 20000 |
B軸傾斜角 | 度 | +/-120 | +/-120 |

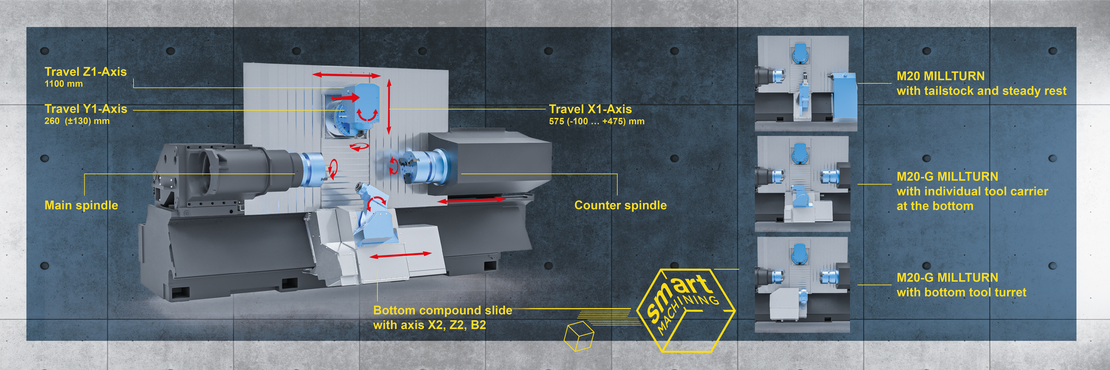

Y軸移動 | mm | 260 (+/-130) | 260 (+/-130) |
X軸移動 | mm | 575(-100...+475) | 575(-100...+475) |
メカトロニクス心押し台 | 種類 | MK5 | - |

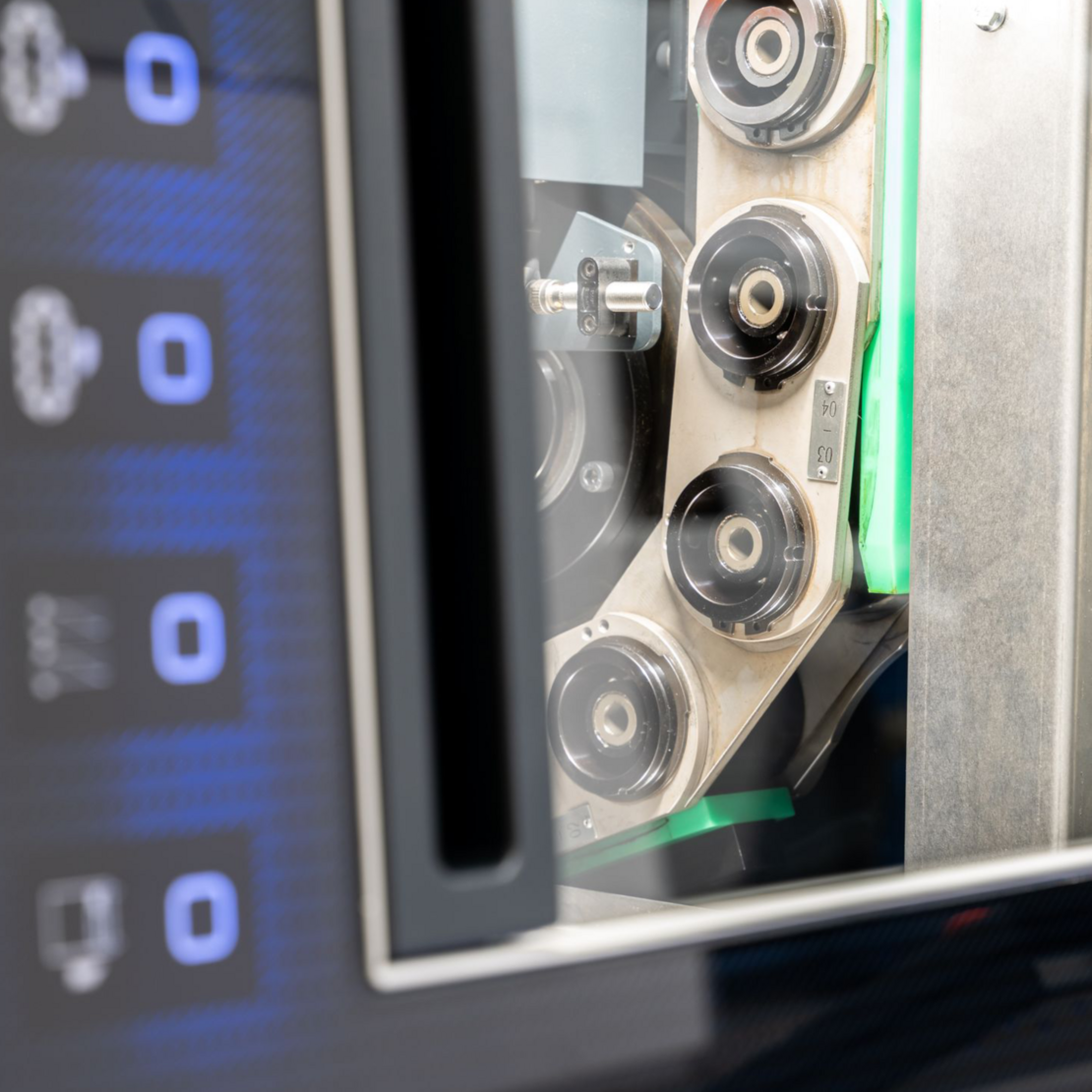

工具マガジン | Anz. | 80 | 80 |
SIEMENSコントロール | 種類 | SINUMERIK ONE | SINUMERIK ONE |
