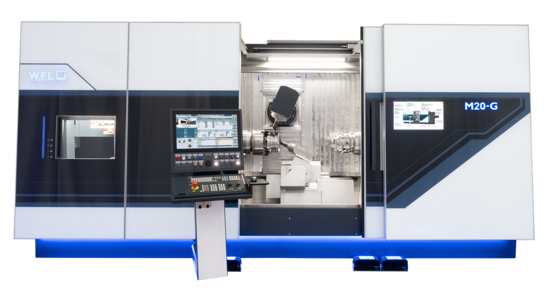

M20, M20-G MILLTURN
Smart Machining
La M20 MILLTURN è l‘ultima arrivata della famiglia MILLTURN e rappresenta la soluzione ideale per gli utilizzatori che cercano un potente centro di tornitura - foratura - fresatura. Caratteristiche speciali sono l‘elevata stabilità della macchina e il concetto di motore mandrino integrato, che può gestire praticamente qualsiasi tecnologia di lavorazione.
Decenni di know-how nella lavorazione completa si esprimono sotto forma di una macchina completamente nuova. Il design e la tecnologia determinano il vantaggio.
Lo spettro di applicazione dell‘M20 è quasi illimitato. Le attività di lavorazione impegnative e complesse dell‘industria aeronautica, automobilistica, ingegneristica e delle materie plastiche possono essere eseguite senza problemi dalla macchina. Grazie alla sua eccezionale flessibilità, la macchina è ideale anche per il conto terzi.
Highlights a colpo d'occhio
Caratteristiche costruttive
- Design innovativo e moderno di nuova concezione
- Basamento della macchina in ghisa gragia per un‘elevata stabilità, oltre a ottime caratteristiche di smorzamento
- Motori mandrino potenti e ad alta coppia raffreddati ad acqua
- Spazzi ridottissimi tra le slitte data l'assenza di ripari telescopici
- Portautensile singolo inferiore (opzionale)
- Trasferimento automatico del pezzo
- Cella di produzione con carico e scarico integrato
- Asse B per unità di tornitura - foratura - fresatura con azionamento diretto tramite motore torque raffreddato ad acqua per un‘elevata dinamica
Caratteristiche tecnologiche
- Lavorazione continua su 6 lati tramite contromandrino
- Due sistemi dell‘asse B in una macchina per la tornitura simultanea dell‘asse B
- Perfetto per il gear skiving
Caratteristiche del software / hardware
- Sistema di sensori esteso
- Schermo multitouch da 24“
- Pannello di comando ergonomico
- Monitor per i dati sulle prestazioni (opzionale)
M20 | M20-G | ||
|---|---|---|---|
| Lunghezza massima | mm | 1000/1500 | 1000/1500 |
| Diametro di rotazione carrello a croce superiore | mm | 500 | 500 |
| Diametro di tornitura max. tra i centri | mm | 500 | 500 |
| Potenza max. mandrino di tornitura al 40% (100%) RI | kW | 44(32) | 44(32) |
| Coppia max. mandrino di tornitura al 40% (100%) RI | Nm | 838(610) | 838(610) |
| Velocità max. mandrino di tornitura | min-1 | 4000 | 4000 |
| Potenza max. mandrino portafresa al 40% (100%) RI | kW | 25(20) | 25(20) |
| Coppia max. mandrino portafresa al 40% (100%) RI | Nm | 110(85) | 110(85) |
| Velocità max. mandrino portafresa | min-1 | 20000 | 20000 |
| Angolo di rotazione asse B | gradi | +/-120 | +/-120 |
| Corsa di spostamento asse Y | mm | 260 (+/-130) | 260 (+/-130) |
| Corsa di spostamento asse X | mm | 575(-100...+475) | 575(-100...+475) |
| Contropunta del sistema meccatronico | Tipo | MK5 | - |
| Magazzino utensili | Numero | 80 | 80 |
| Controllore SIEMENS | Tipo | SINUMERIK ONE | SINUMERIK ONE |
