M200 MILLTURN
Il gigante

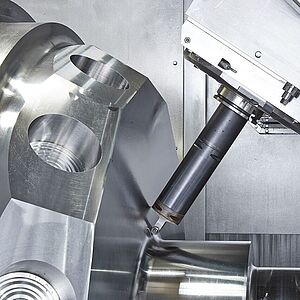

Con il modello M200 MILLTURN, l‘azienda high-tech austriaca WFL Millturn Technologies presenta un centro multifunzionale di tornitura-foratura-fresatura di classe speciale - con questa generazione di macchine all‘avanguardia, WFL porta la lavorazione completa in una nuova dimensione.

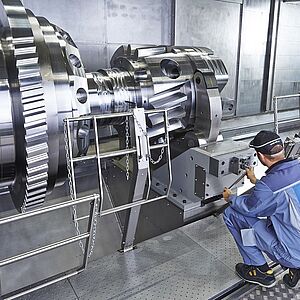

Grazie all‘impiego delle collaudate unità MILLTURN in combinazione con un bancale della macchina di nuova concezione, è stato possibile realizzare un centro di tornitura-foratura-fresatura senza compromessi per la lavorazione completa di pezzi di grandi dimensioni. Grazie alle numerose varianti di teste portamandrino e contropunte, le applicazioni tipiche spaziano dai componenti aerospaziali con un ampio campo di rotazione ai pezzi la tornio e pezzi ondulati più grandi e pesanti.
Highlights a colpo d'occhio
- Pressioni del refrigerante fino a 350 bar
- Cambio utensile in qualsiasi posizione degli assi Z
- Magazzino a disco standard con fino a 90 posti
- Magazzino per barre alesatrici pesanti
M200 | ||
|---|---|---|
| Larghezza massima | mm | 5000/6500/8000/10000/12000/14000/* |
| Diametro di circolazione carrello a croce SUPERIORE | mm | 2000 |
| Diametro di rotazione max. | mm | 2000 |
| Potenza max. mandrino di tornitura ED 100% | kW | 100/140/180 |
| Coppia max. mandrino di tornitura ED 100% | Nm | 9800/40000/87000 |
| Velocità max. mandrino di tornitura | giri/min. | 1000/500/350 |
| Potenza max. mandrino portafresa ED 100% | kW | 80 |
| Coppia max. mandrino portafresa ED 100% | Nm | 1800 |
| Velocità max. mandrino portafresa | giri/min. | 3500 |
| Angolo di rotazione asse B | gradi | 220(-110...+110) |
| Corsa di spostamento asse Y | mm | 1400(-800...+600) |
| Corsa di spostamento asse X | mm | 2100(-20...+2080) |
Contropunta, Diamtro cannotto | mm | 300/500 |
| Magazzino utensili | Num. | 30/60/90/* |

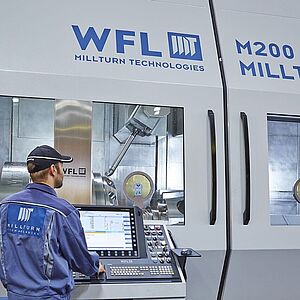

| Controllore SIEMENS | Tipo | SINUMERIK 840D sl |
Il magazzino utensili
Cambio utensile
- Grande dispositivo cambiautensili automatizzato a pinza doppia
- I processi di sostituzione altamente dinamici garantiscono un enorme risparmio di tempo
- Processi di sostituzione affidabili, anche in presenza di utensili pesanti
- Cambio utensile in qualsiasi posizione degli assi Z
- Sostituzione di utensili fino a 1000 mm di lunghezza e 40 kg di peso

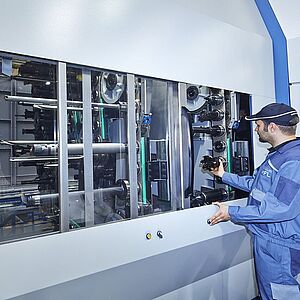

Magazzino utensili
- Magazzino a disco standard con fino a 90 posti
- Magazzino utensili a catena (quando sono impiegati molti utensili)

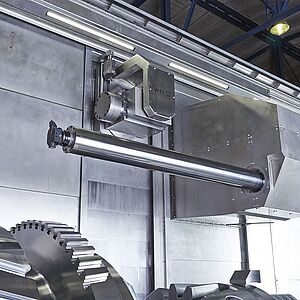

- Variante di magazzino opzionale per utensili particolarmente lunghi e pesanti (p. es. barre alesatrici pesanti)
- Estrema facilità d‘uso di tutte le varianti di magazzino
