M200 MILLTURN
Der Gigant
Mit der M200 MILLTURN präsentiert das österreichische High-Tech-Unternehmen WFL Millturn Technologies ein multifunktionales Dreh-Bohr-Fräszentrum der Sonderklasse – mit dieser wegweisenden Maschinengeneration hebt WFL die Komplettbearbeitung in neue Dimensionen.

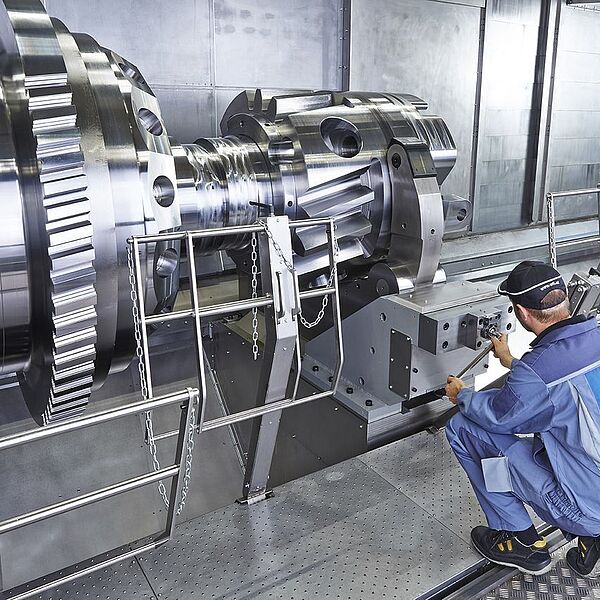

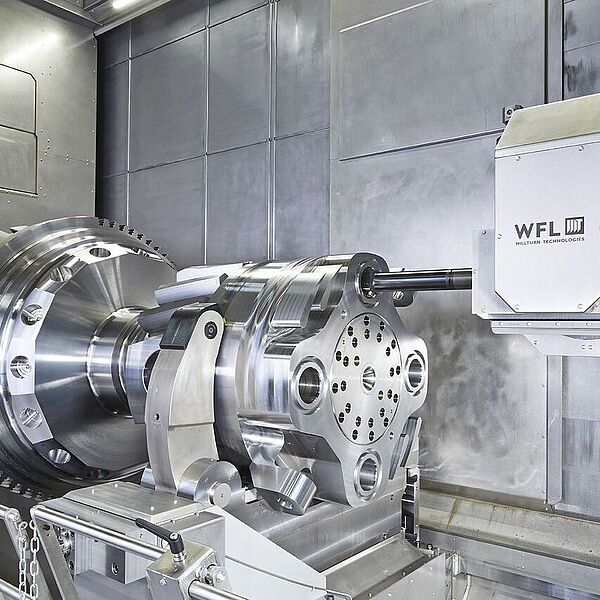

Durch die Verwendung bewährter MILLTURN Baugruppen in Kombination mit einem neuen Maschinenbettkonzept gelang es, ein kompromissloses Dreh-Bohr-Fräszentrum für die Komplettbearbeitung von großen Werkstücken zu schaffen. Dank mehrerer Spindelkasten- und Reitstockvarianten reichen die typischen Anwendungen von Aerospace-Komponenten mit großem Flugkreis bis hin zu großen, schweren Futter- und Wellenteilen.
Highlights auf einen Blick
- Kühlmitteldrücke bis 350 bar
- Werkzeugwechsel in beliebiger Z-Position
- Standard-Scheibenmagazin mit bis zu 90 Werkzeugplätzen

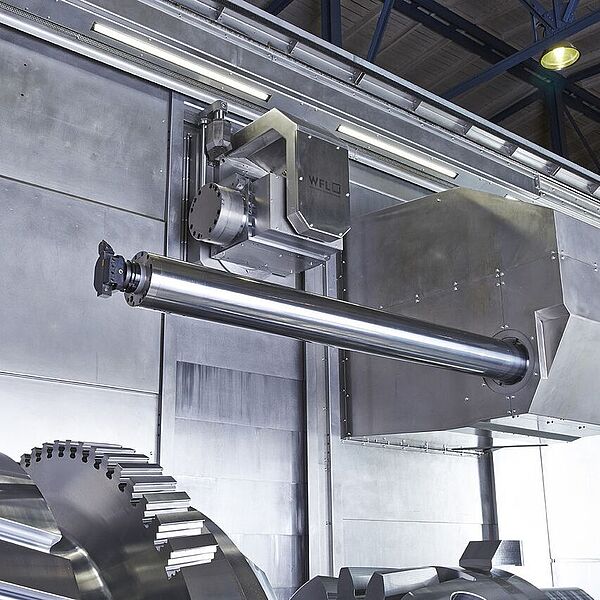

- Schwerbohrstangenmagazin
M200 | ||
|---|---|---|
| Spitzenweite | mm | 5000/6500/8000/10000/12000/14000/* |
| Umlauf-ø Schlitten OBEN | mm | 2000 |
| Dreh-ø max. | mm | 2000 |
| Leistung max. Drehspindel bei 100% ED | kW | 100/140/180 |
| Drehmoment max. Drehspindel bei 100% ED | Nm | 9800/40000/87000 |
| Drehzahl max. Drehspindel | min-1 | 1000/500/350 |
| Leistung max. Frässpindel bei 100% ED | kW | 80 |
| Drehmoment max. Frässpindel bei 100% ED | Nm | 1800 |
| Drehzahl max. Frässpindel | min-1 | 3500 |
| Schwenkwinkel B-Achse | Grad | 220(-110...+110) |
| Verfahrweg Y-Achse | mm | 1400(-800...+600) |
| Verfahrweg X-Achse | mm | 2100(-20...+2080) |
| Reitstock - Pinolen ø | mm | 300/500 |
| Werkzeugmagazin | Anz. | 30/60/90/* |

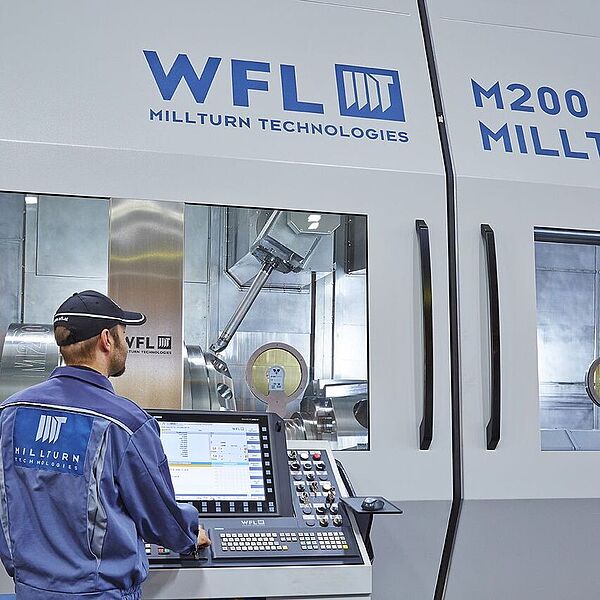

| Steuerung SIEMENS | Type | SINUMERIK 840D sl |
Das Werkzeugmagazin
Werkzeugwechsel
- Großzügig dimensionierter und automatisierter Werkzeugwechsler mit Doppelgreifer
- Hochdynamische Wechselabläufe sorgen für enorme Zeitersparnis
- Zuverlässige Wechselabläufe, auch bei hohen Werkzeuggewichten
- Werkzeugwechsel in beliebiger Z-Achsen-Position
- Wechsel von Werkzeugen mit bis zu 1000 mm Länge und 40 kg Gewicht

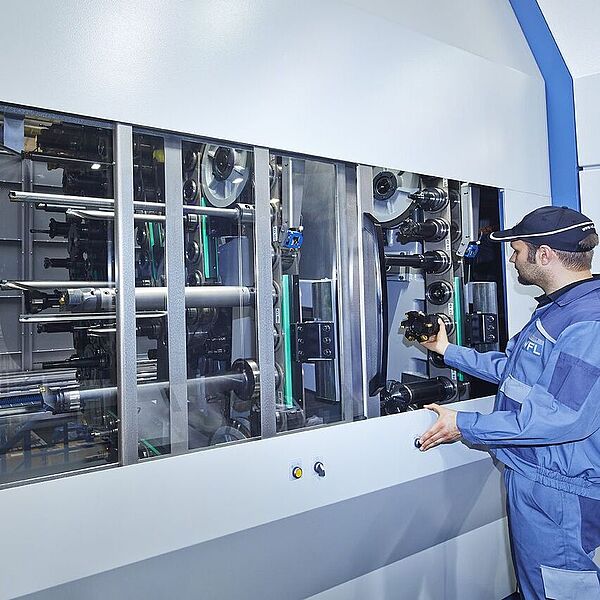

Werkzeugmagazin
- Standard-Scheibenmagazin mit bis zu 90 Werkzeugplätzen
- Optionales Kettenmagazin für Anwendungen mit sehr hohem Werkzeugbedarf
- Optionale Magazinvariante für besonders lange und schwere Werkzeuge (z.B. Schwerbohrstangen)
- Höchste Benutzerfreundlichkeit bei allen Magazinvarianten
