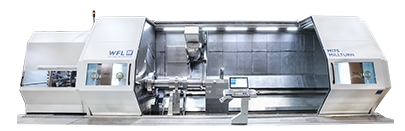

M175 MILLTURN
Die neue Dimension

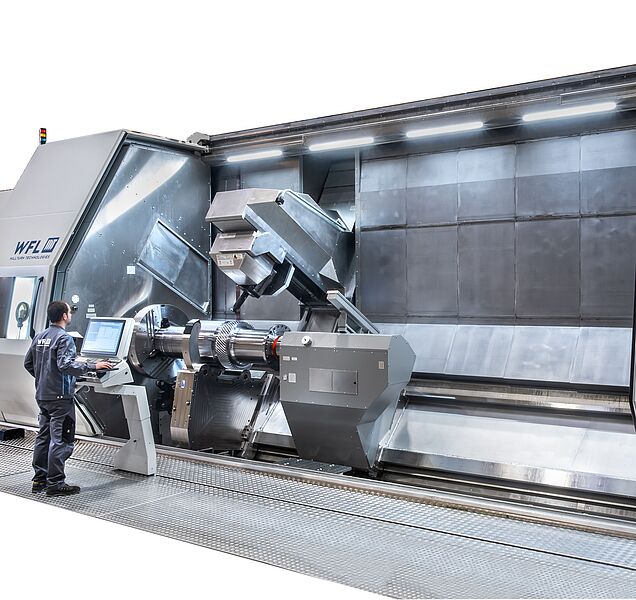

Größer, stärker, schneller - mit dem neuesten Produkt der M-Baureihe – und zwar der M175 MILLTURN - bringt WFL einen neuen Giganten der Komplettbearbeitung auf den Markt. Dieser birgt wesentliche Neuerungen, gewährleistet höchste Präzision und eine vorteilhafte Wandelbarkeit für Kundenwünsche. Das neue Dreh-Bohr-Fräszentrum bietet einen max. Werkstück-Umlaufdurchmesser von 1750mm und kann aufgrund der neuen, groß dimensionierten, Bett-Führungsbahn für Lünettenschlitten und Reitstock bis zu 15.000kg schwere Werkstücke höchst stabil aufnehmen.

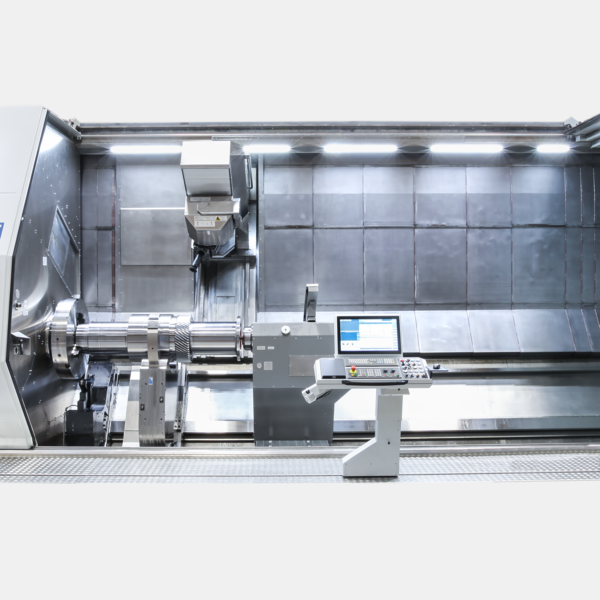

Die Dreh-Bohr-Fräseinheit (DBFE) besitzt einen X-Hub von 1620mm und einen Y-Hub von 1100mm und kann daher auch bei großen Werkstückabmessungen kompromisslos und universell, z.B. für tiefe Radialbearbeitungen, eingesetzt werden. Aufgrund der großvolumigen Kastenstruktur des DBFE-Kreuzschlittens mit sehr breiter Bettführungsbasis und vielfacher Anordnung von Wälzführungswägen in der X- und Z-Achse, weist auch das Werkzeugträgersystem eine besonders hohe Stabilität auf.
Diese massive und kräftige Bauweise wird kombiniert mit bewährten Haupt- und Frässpindelsystemen, deren 113kW- und 58kW-Antriebe äußerst zuverlässig ihre Leistung erbringen.
Highlights auf einen Blick
- Stabile Bauweise
- Tiefe Radialbearbeitung möglich
- 58kW Fräsleistung
- 113kW Hauptspindelleistung
- Max. Werkstückgewicht 15.000kg
- Y-Hub 1100mm
- X-Hub 1620mm
- Max. Drehdurchmesser 1750mm
- Speziell konfigurierte Maschine auf Kundenwunsch
M175 | ||||
|---|---|---|---|---|
Spitzenweite | mm | 2000 / 3000 / 5000 / 6500 / 8000 / 10000 / 12000 | ||
Umlauf - ø Schlitten OBEN | mm | 1750 / 1750 / 1750 / 1750 / 1730 / 1700 / 1660 | ||
Haupspindel Links Leistung 40% (100%) ED | kW | 103 (74) / 113 (100) | ||
Hauptspindel Links Drehmoment 40% (100%) ED | Nm | 10160 (7300) / 14000 (12400) | ||
| Hauptspindel Links Drehmoment C - Achse max. 40% (100%) ED | Nm | 20000 (14000) / 20000 (14000) | ||
Drehzahl max. | min-1 | 1000 / 1000 | ||
Dreh-Bohr-Fräseinheit Leistung max. 40% (100%) ED | kW | 58 (45) | ||
Drehmoment max. Frässpindel bei 40% (100%) ED | Nm | 640 (500) / 400 (310) | ||
Drehzahl max. Frässpindel | min-1 | 5000 / 8000 | ||
Schwenkwinkel B-Achse | Grad | 220 (-110 ... +110) | ||
Verfahrweg Y-Achse, 45kW | mm | 1100 (-550 ... +550) | ||
Verfahrweg X-Achse, 45kW | mm | 1620 (-20 ... +1600) | ||
Reitstock - Pinolen - ø | mm | 300 | ||
Werkzeugmagazin | Nummer | 36 / 72 / 108 / 200 / * | ||
Steuerung SIEMENS | Type | SINUMERIK 840D sl | ||
