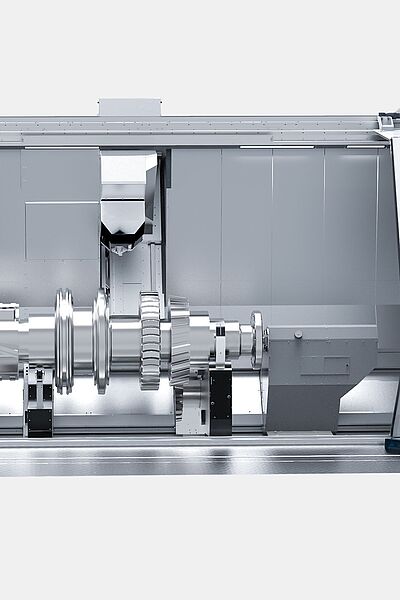

M175 MILLTURN の主な仕様
M175 | ||||
|---|---|---|---|---|
| 中心間距離 | mm | 2000/3000/5000/6500/8000/10000/12000 | ||
| トップスライド旋回直径 | mm | 1750 | ||
| ボトムスライド旋回直径 | mm | 1840/1810/1790/1750/1730/1700/1660 | ||
| 最大トルク, 40%デューティサイクル | kW | 103//113 | ||
| 最大トルク, 40% デューティサイクル | Nm | 10160//14000 | ||
| 最大スピンドルトルク、100%負荷サイクル | Nm | 7300//12400 | ||
| 最大速度 | min-1 | 800//800 | ||
| 最大出力、100%負荷サイクル | kW | 74//100 | ||
| 最大スピンドルトルク、100%負荷サイクル | Nm | 500/310 | ||
| 最大速度 | min-1 | 5000/8000 | ||
| B軸旋回範囲 | 度 | - 110/+110 | ||
| Y軸移動45kW | mm | 1100 (-550...+550) | ||
| X軸移動45kW | mm | 1620 (-20...+1600) | ||
| クィル直径 | mm | 300 | ||
| ツールステーション数（位置コード化済）、 HSK-A80 / C8 | 数量 | 36/72/108/200 | ||
コントロール SIEMENS | 種類 | SINUMERIK 840D sl | ||
