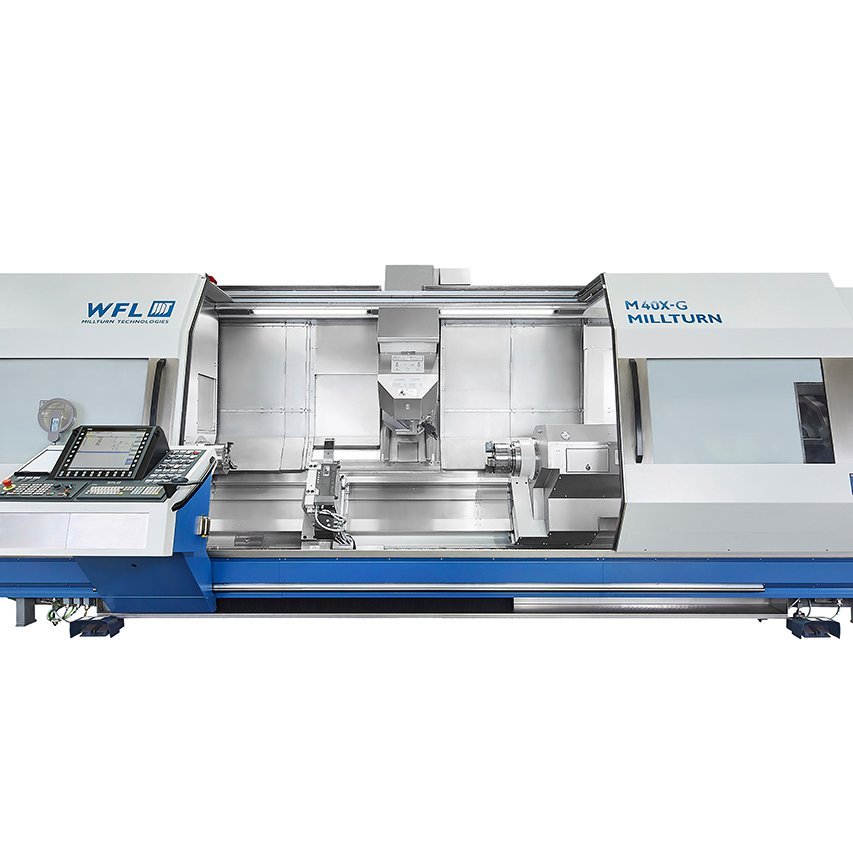

M40, M40-G & M40X, M40X-G MILLTURN
生産性の天才
M40、M40-G、M40X 、M40X-G および MILLTURN シリーズによって、WFL Millturn Technologiesは、最大520mmスイン グオーバーベッドの複雑なチャックとシャフトパーツのワンヒットマシニン グ用に新世代の多機能旋削・ドリル加工・ミーリング加工センターを提供 します。スピンドルドライブの高い出力とトルクにより、すべての軸の力強 い送り推力が優れた動力性能と最高の生産性を約束します。
一目でハイライト
- 大型ステディレストを安定して格納できる余裕あるガイドウェイ間距離

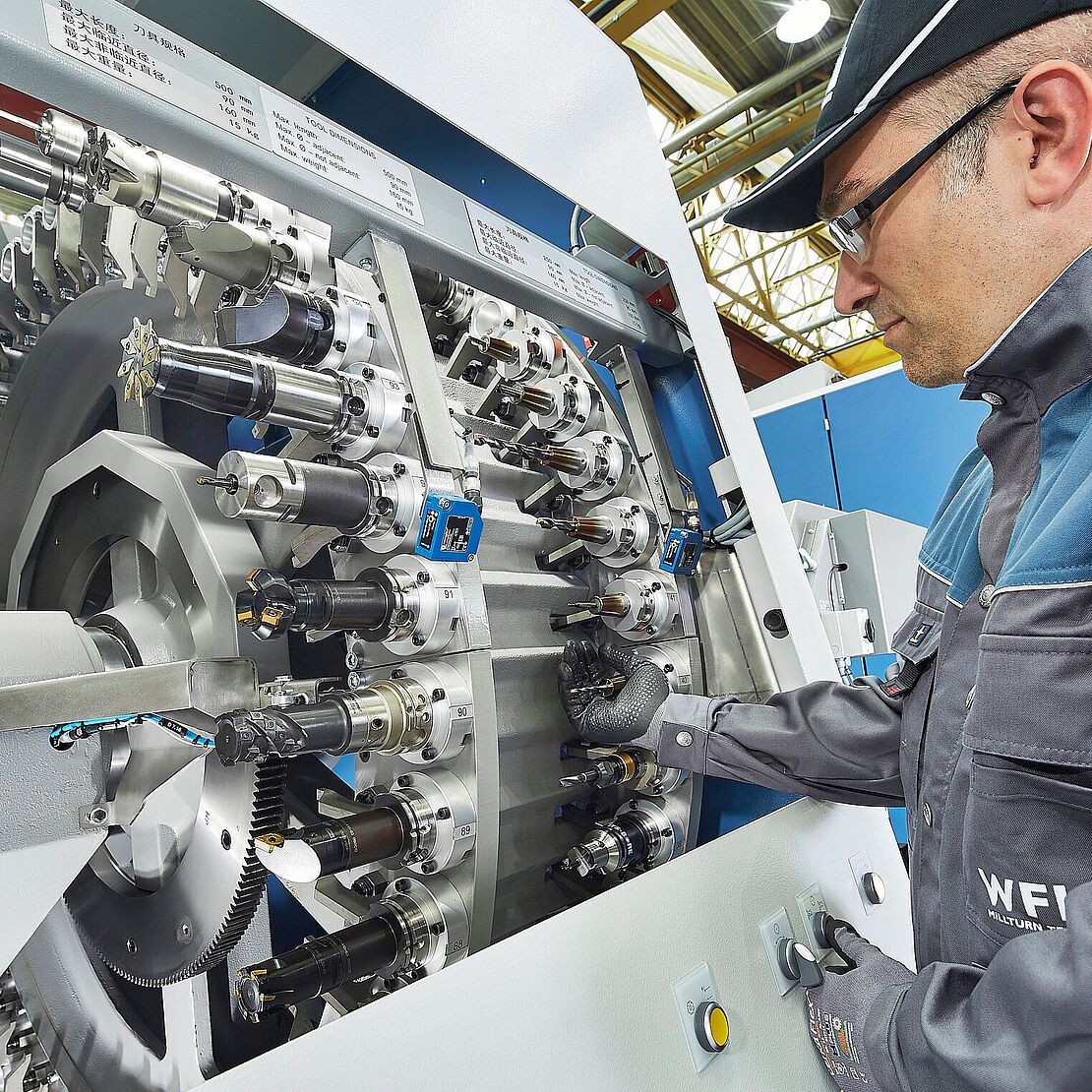

- 標準ツールインターフェースを採用した長尺ツール用ピックアップマガジン

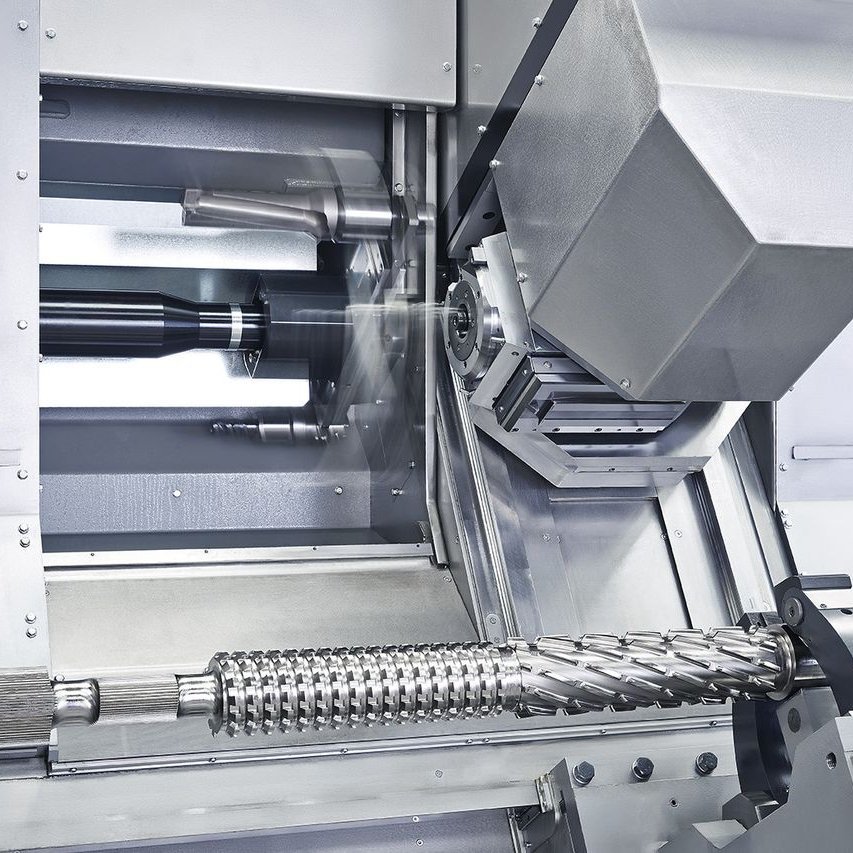

- B軸旋削
- 4軸旋削
- ワークピースの移動
- 統合測定プローブによる高精度測定
M40 | M40-G | ||
|---|---|---|---|
| 心間 | mm | 1000/2000/3000/4500 | 1000/2000/3000/4500 |
| 加工径、テーブル上面からの最大振り | mm | 520 | 520 |
| 最大旋回径、心間最大加工径 | mm | 520 | 520 |
| 最大主軸出力、定格時間 40% (100%) | kW | 33(29)/54(37) | 33(29)/54(37) // 33(29) |
| 主軸最大トルク、 定格時間 40% (100%) | Nm | 630(550)/2000(1400) | 630(550)/2000(1400) // 630(550) |
| 主軸最大回転速度 | min-1 | 4000/3300 | 4000/3300 // 4000 |
| 最大切削出力、定格時間 40% (100%) | kW | 33(27) | 33(27) |
| 最大切削トルク、定格時間 40% (100%) | Nm | 284(233)/213(175) | 284(233)/213(175) |
| 最大切削回転速度 | min-1 | 9000/12000/* | 9000/12000/* |
| B軸旋回角度 | ° | -110...+110 | -110...+110 |
| Y軸移動量 | mm | 250(-100...+150) | 250(-100...+150) |
| X軸移動量 | mm | 600(-20...+580) | 600(-20...+580) |
| テールストック | タイプ | メカトロニクス | - |
| ツールマガジン | ツール数 | 50/100/150/200 | 50/100/150/200 |
| SIEMENS コントローラ | タイプ | SINUMERIK ONE | SINUMERIK ONE |
M40X | M40X-G | ||
|---|---|---|---|
| 心間 | mm | 1000/2000/3000/4500 | 1000/2000/3000/4500 |
| 加工径、テーブル上面からの最大振り | mm | 520 | 520 |
| 最大旋回径、心間最大加工径 | mm | 520 | 520 |
| 最大主軸出力、定格時間 40% (100%) | kW | 33(29)/54(37) | 33(29)/54(37)//33(29) |
| 主軸最大トルク、 定格時間 40% (100%) | Nm | 630(550)/2000(1400) | 630(550)/2000(1400)//630(550) |
| 主軸最大回転速度 | min-1 | 4000/3300 | 4000/3300//4000 |
| 最大切削出力、定格時間 40% (100%) | kW | 33(27)//40(35) | 33(27)//40(35) |
| 最大切削トルク、定格時間 40% (100%) | Nm | 284(233)/213(175)//480(420)/300(263) | 284(233)/213(175)//480(420)/300(263) |
| 最大切削回転速度 | min-1 | 9000/12000/*//5000/8000 | 9000/12000/*//5000/8000 |
| B軸旋回角度 | ° | -110...+110 | -110...+110 |
| Y軸移動量 | mm | 400(-100...+300) | 400(-100...+300) |
| X軸移動量 | mm | 800(-20...+780) | 800(-20...+780) |
| テールストック | タイプ | メカトロニクス | - |
| ツールマガジン | ツール数 | 50/100/150/200//36/72/108/144 | 50/100/150/200//36/72/108/144 |
| SIEMENS コントローラ | タイプ | SINUMERIK ONE | SINUMERIK ONE |

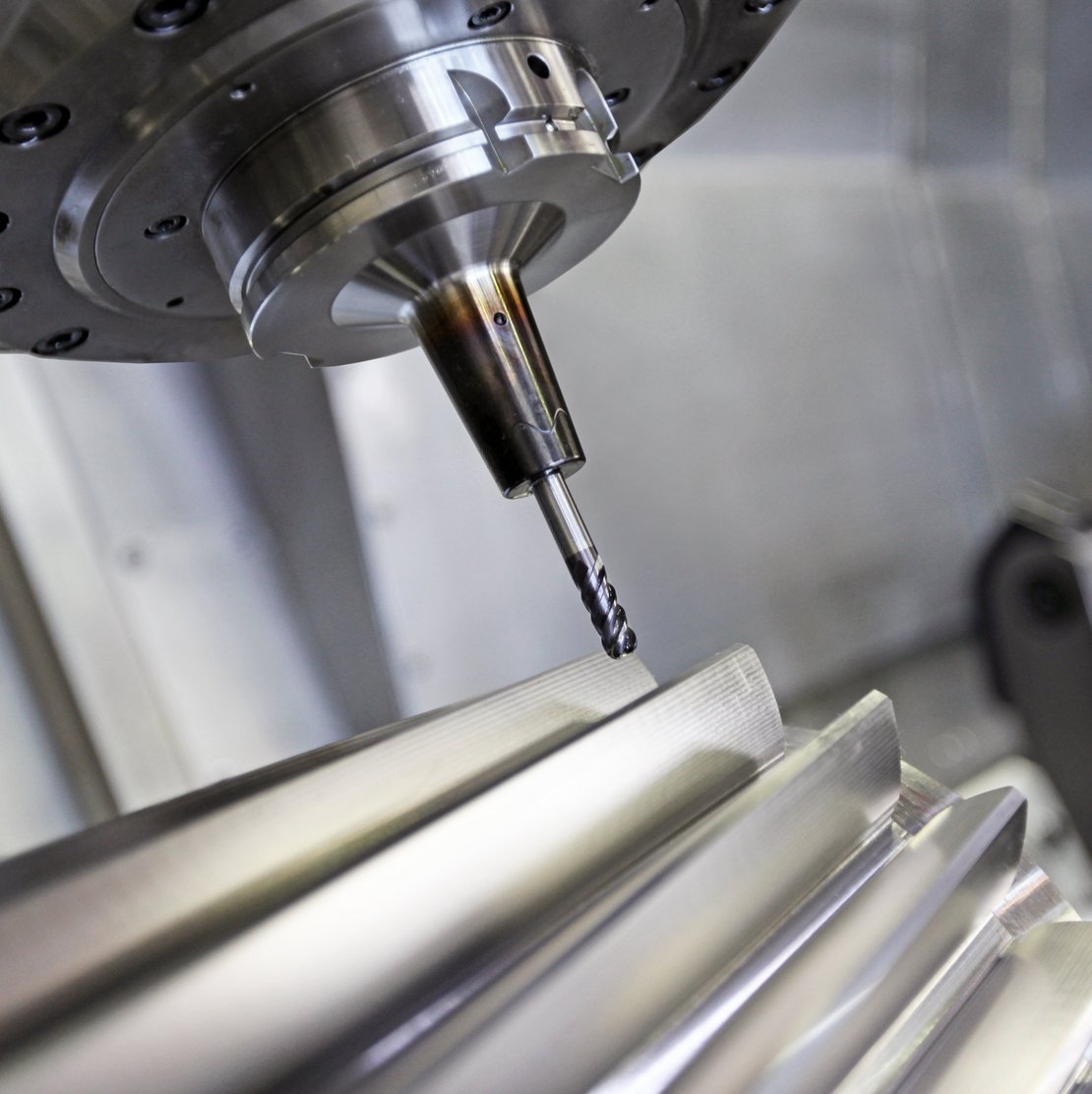

標準ツールインターフェース
高圧冷却液
- 理想的なチップ破砕のための高圧冷却液
- 冷却液圧力150バール未満 – 高圧冷却液（HPC）
- 冷却液圧力150～350バール – 超高圧冷却液（UHPC）
- 切削パラメータ、ツール寿命、プロセス安全性が著しく向上
- マシニングコストの削減
- 最大200バールまでインターフェースの追加は不要（冷却液はミーリング加工スピンドルから直接供給）
深穴加工のための冷却液ソリューション
- 高冷却液供給率によって穴からチップを最大限除去 –これによってMILLTURNは完璧な深穴加工マシンに
- 最大冷却液供給率200l/分
- マニュアルドッキング採用外部インターフェース
- 冷却液ポンプおよびフィルターの独立構成
特殊ツールヘッド
- 特殊製造用途向け特殊ツールヘッド（形状的にアクセス困難なワークピース、特殊プロセス、特殊冷却液ソリューション）
- 特殊ツールヘッドは自動ツールチェンジャーで処理
- トルクサポート（オプション）が特殊ツールヘッドの無用な回転を防止し、スィベルハウジングとの確実な接続を確保
