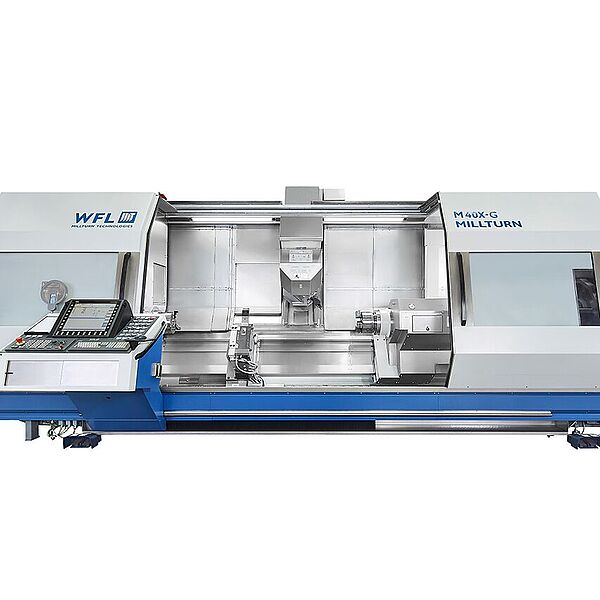

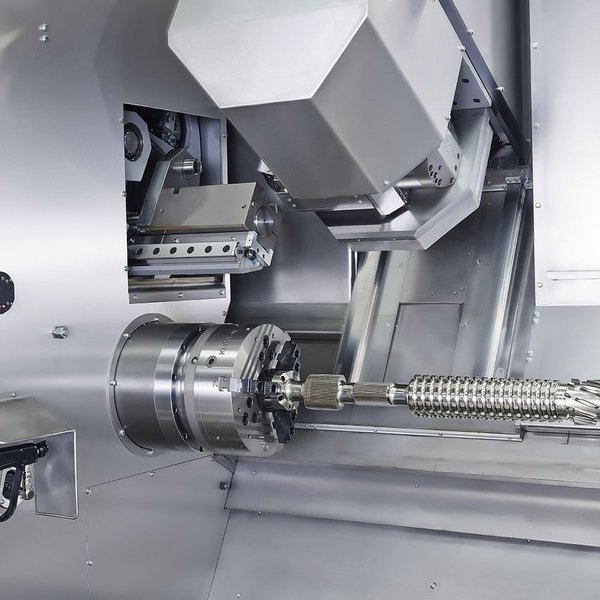

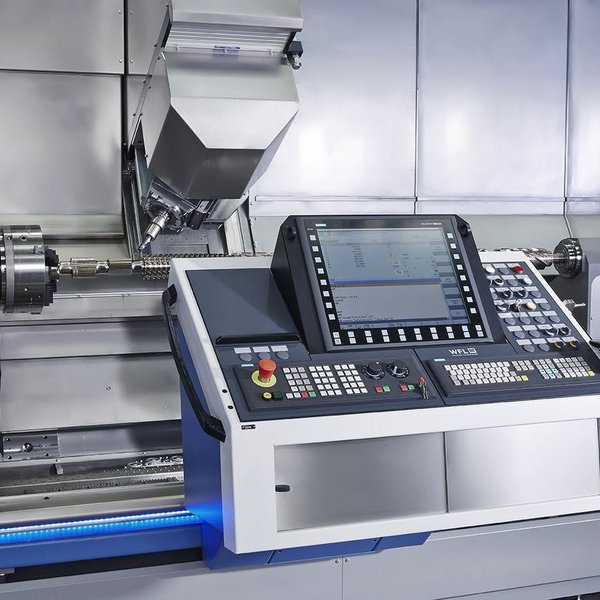

M40, M40-G & M40X, M40X-G MILLTURN
Le génie de la productivité
Avec les modèles M40, M40-G, M40X et M40X-G WFL Millturn Technologies présente une nouvelle génération de centres de tournage-perçage-fraisage multifonctionnels pour l’usinage intégral de lopins et de pièces en mandrin et de type arbre allant jusqu’à un diamètre de 520 mm. Outre les valeurs de puissance et de couple très élevées des entraînements de broche, les forces d’avance considérables sur tous les axes assurent une dynamique remarquable et une productivité optimale.
Les points forts en un coup d'œil
- Grande distance entre les guidages conférant une grande stabilité aux lunettes

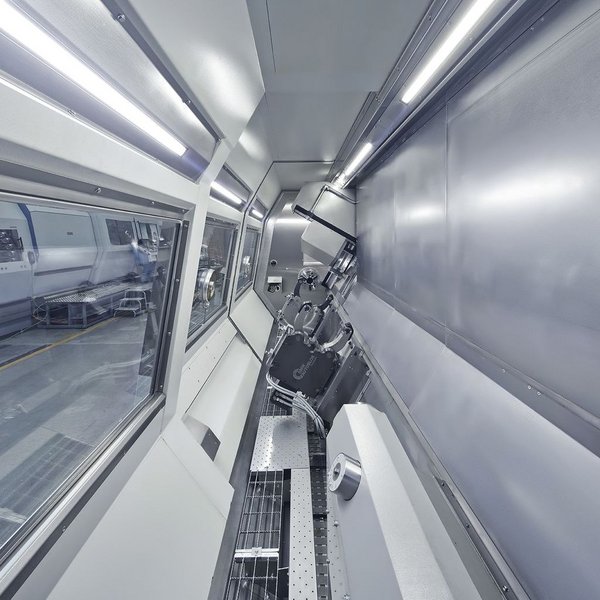

- Magasin Pick-Up pour les outils longs avec nterface outils standard

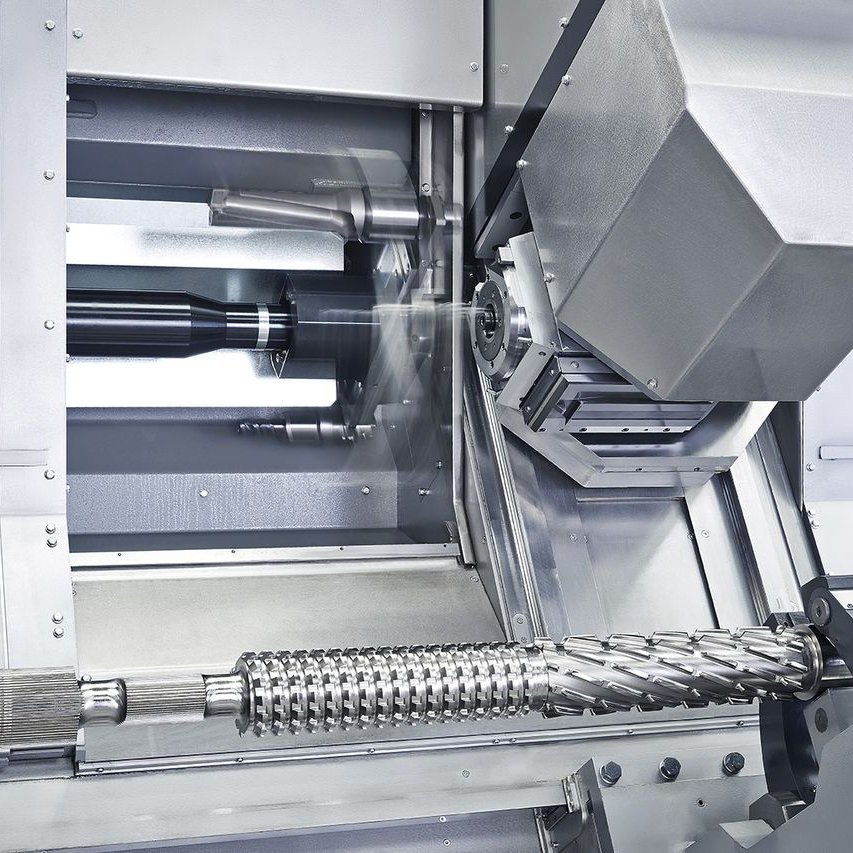

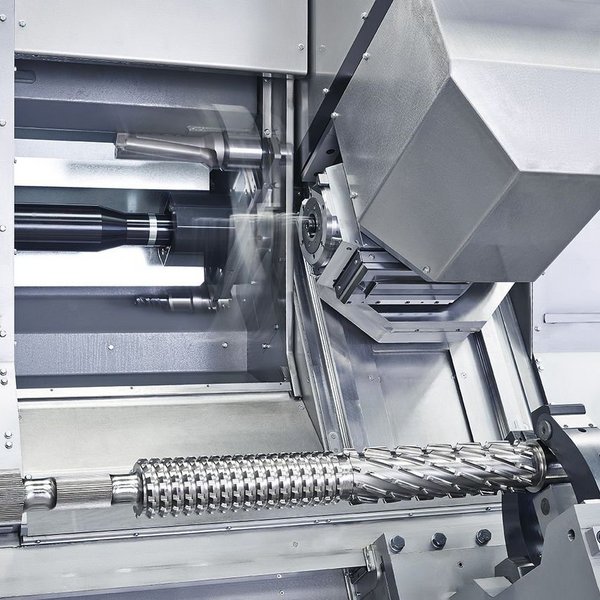

- Tournage axe B
- Tournage 4 axes
- Transfert de pièce
- Mesure ultra-précise avec palpeur de mesure intégré

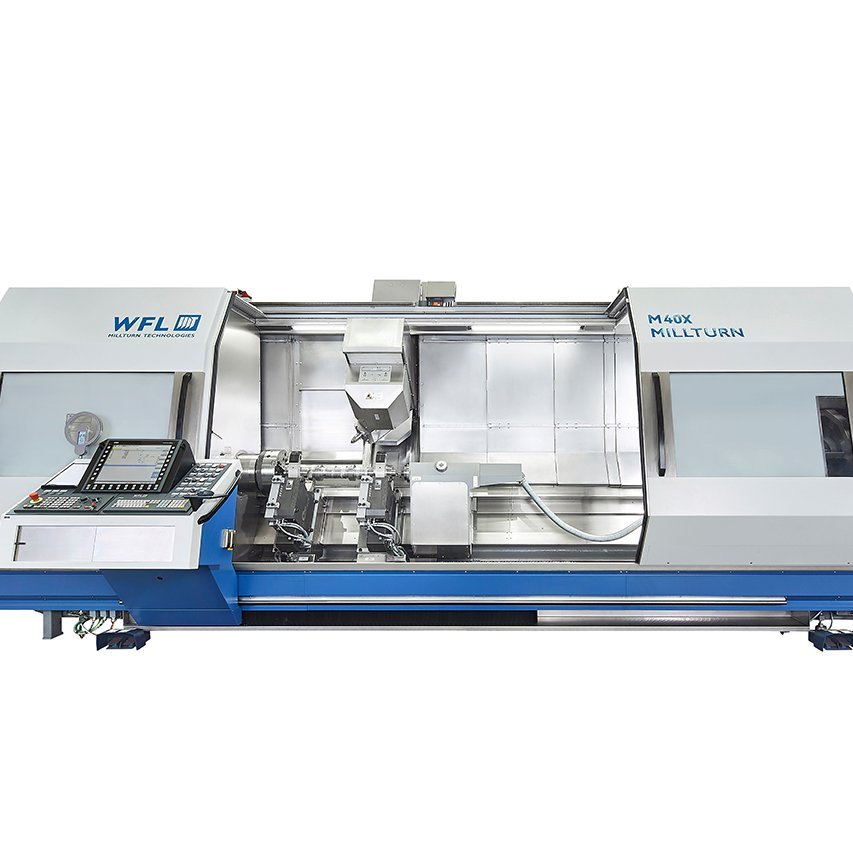

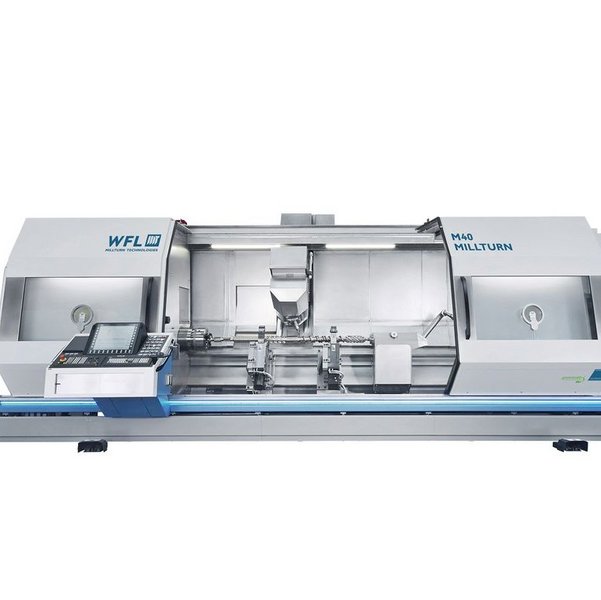

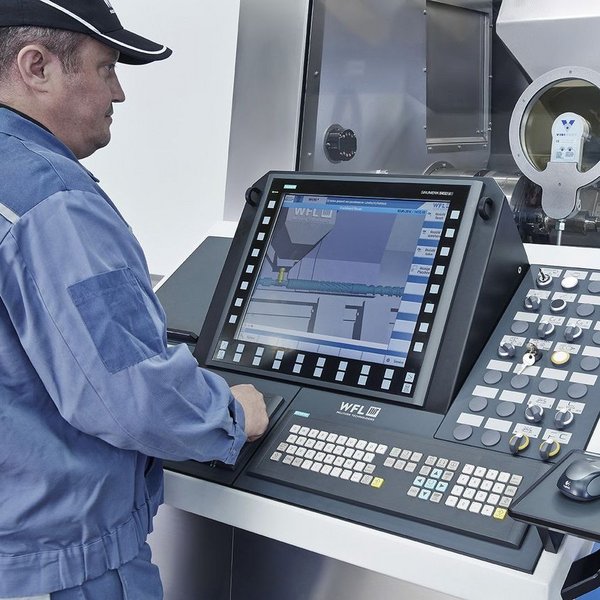

M40 | M40-G | ||
|---|---|---|---|
| Entre-pointes | mm | 1000/2000/3000/4500 | 1000/2000/3000/4500 |
| Diamètre inscrit chariot croisé SUPÉRIEUR | mm | 520 | 520 |
| Diamètre de tournage max. entre les pointes | mm | 520 | 520 |
| Puissance max. de la broche de tournage avec FDM 40 % (100 %) | kW | 33(29)/54(37) | 33(29)/54(37) // 33(29) |
| Couple de rotation max. de la broche de tournage avec FDM 40 % (100 %) | Nm | 630(550)/2000(1400) | 630(550)/2000(1400) // 630(550) |
| Vitesse de rotation max. de la broche de tournage | min-1 | 4000/3300 | 4000/3300 // 4000 |
| Puissance max. de la broche de fraisage avec FDM 40 % (100 %) | kW | 33(27) | 33(27) |
| Couple de rotation max. de la broche de fraisage avec FDM 40 % (100 %) | Nm | 284(233)/213(175) | 284(233)/213(175) |
| Vitesse de rotation max. de la broche de fraisage | min-1 | 9000/12000/* | 9000/12000/* |
| Angle de rotation axe B | Degrés | -110...+110 | -110...+110 |
| Course axe Y | mm | 250(-100...+150) | 250(-100...+150) |
| Course axe X | mm | 600(-20...+580) | 600(-20...+580) |
| Contre-poupée | Type | Mécatronique | - |
| Magasin d’outils | Nb. | 50/100/150/200 | 50/100/150/200 |
| Commande SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |

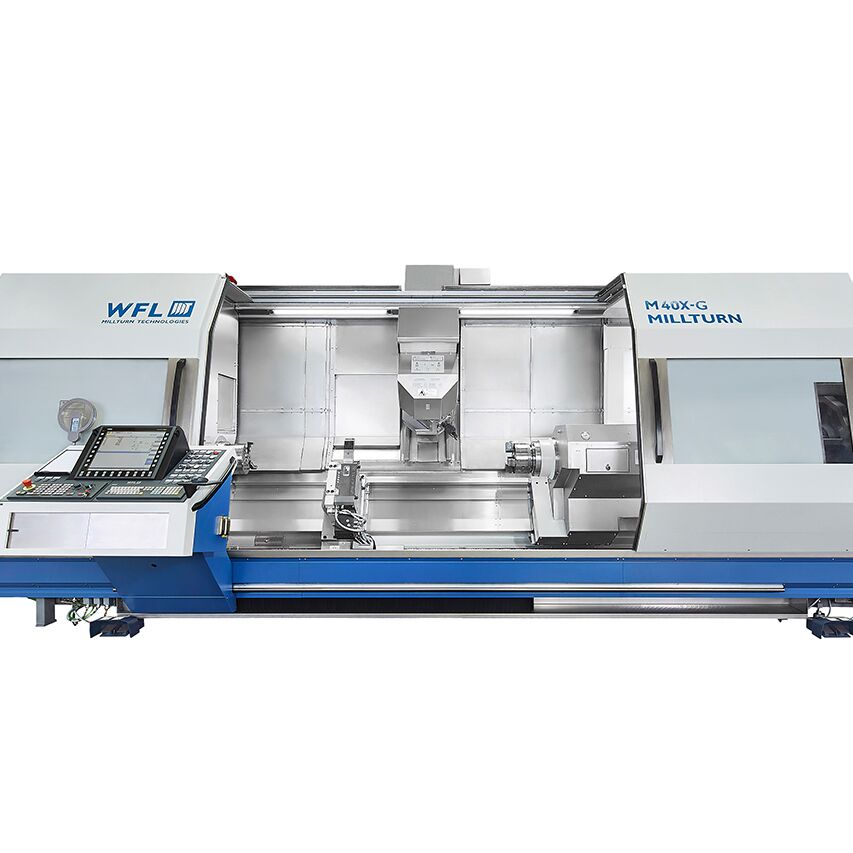

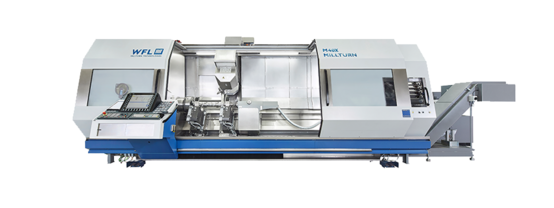

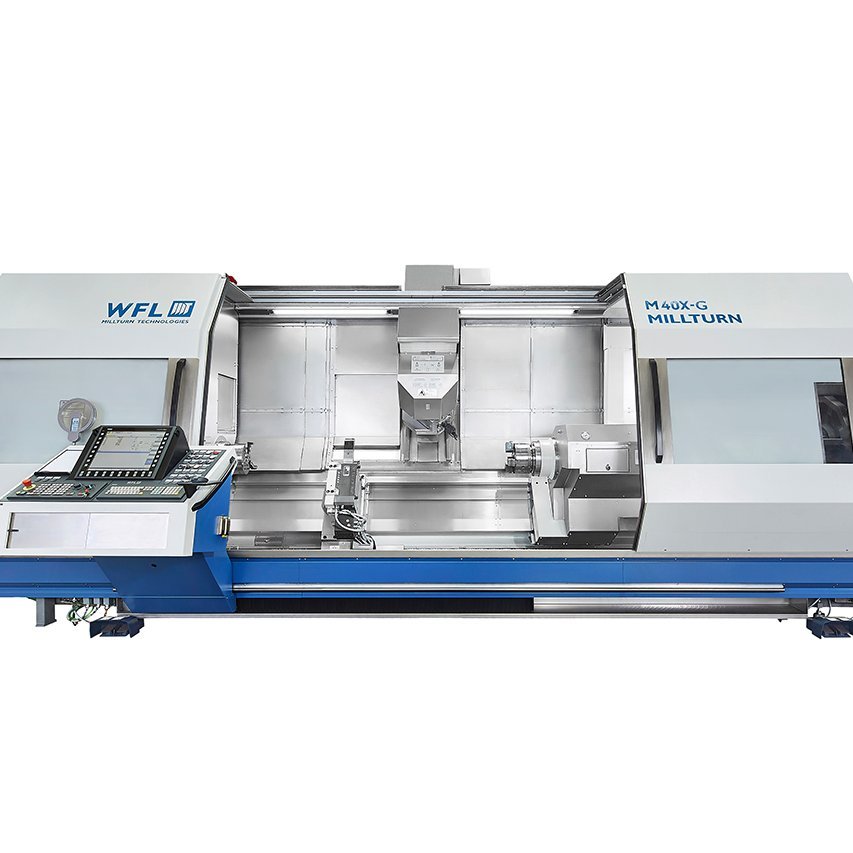

M40X | M40X-G | ||
|---|---|---|---|
| Entre-pointes | mm | 1000/2000/3000/4500 | 1000/2000/3000/4500 |
| Diamètre inscrit chariot croisé SUPÉRIEUR | mm | 520 | 520 |
| Diamètre de tournage max. entre les pointes | mm | 520 | 520 |
| Puissance max. de la broche de tournage avec FDM 40 % (100 %) | kW | 33(29)/54(37) | 33(29)/54(37)//33(29) |
| Couple de rotation max. de la broche de tournage avec FDM 40 % (100 %) | Nm | 630(550)/2000(1400) | 630(550)/2000(1400)//630(550) |
| Vitesse de rotation max. de la broche de tournage | min-1 | 4000/3300 | 4000/3300//4000 |
| Puissance max. de la broche de fraisage avec FDM 40 % (100 %) | kW | 33(27)//40(35) | 33(27)//40(35) |
| Couple de rotation max. de la broche de fraisage avec FDM 40 % (100 %) | Nm | 284(233)/213(175)//480(420)/300(263) | 284(233)/213(175)//480(420)/300(263) |
| Vitesse de rotation max. de la broche de fraisage | min-1 | 9000/12000/*//5000/8000 | 9000/12000/*//5000/8000 |
| Angle de rotation axe B | Degres | -110...+110 | -110...+110 |
| Course axe Y | mm | 400(-100...+300) | 400(-100...+300) |
| Course axe X | mm | 800(-20...+780) | 800(-20...+780) |
| Contre-poupée | Type | Mécatronique | - |
| Magasin d’outils | Nb. | 50/100/150/200//36/72/108/144 | 50/100/150/200//36/72/108/144 |
| Commande SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |
L’interface outils standard
Haute pression du liquide d’arrosage
- Pressions élevées du liquide d’arrosage pour l’optimisation du brise-copeaux
- Pressions du liquide d’arrosage inférieures à 150 bar – High Pressure Coolant (HPC)
- Pressions du liquide d’arrosage de 150 à 350 bar – Ultra-High Pressure Coolant (UHPC)
- Augmentation significative des paramètres de coupe, de la durée de vie de l’outil et de la sécurité du processus
- Coûts d’usinage réduits
- Jusqu’à 200 bar, aucune interface supplémentaire requise (alimentation en liquide d’arrosage directement via la broche de fraisage)
Solutions de liquide d’arrosage pour forage de trous profonds
- Débits de liquide d’arrosage élevés pour une évacuation optimisée des copeaux hors du forage – le MILLTURN, une foreuse complète
- Débits de liquide d’arrosage jusqu’à 200 l/min
- Interfaces externes avec arrimage manuel
- Conception individuelle des pompes de liquide d’arrosage et des filtres

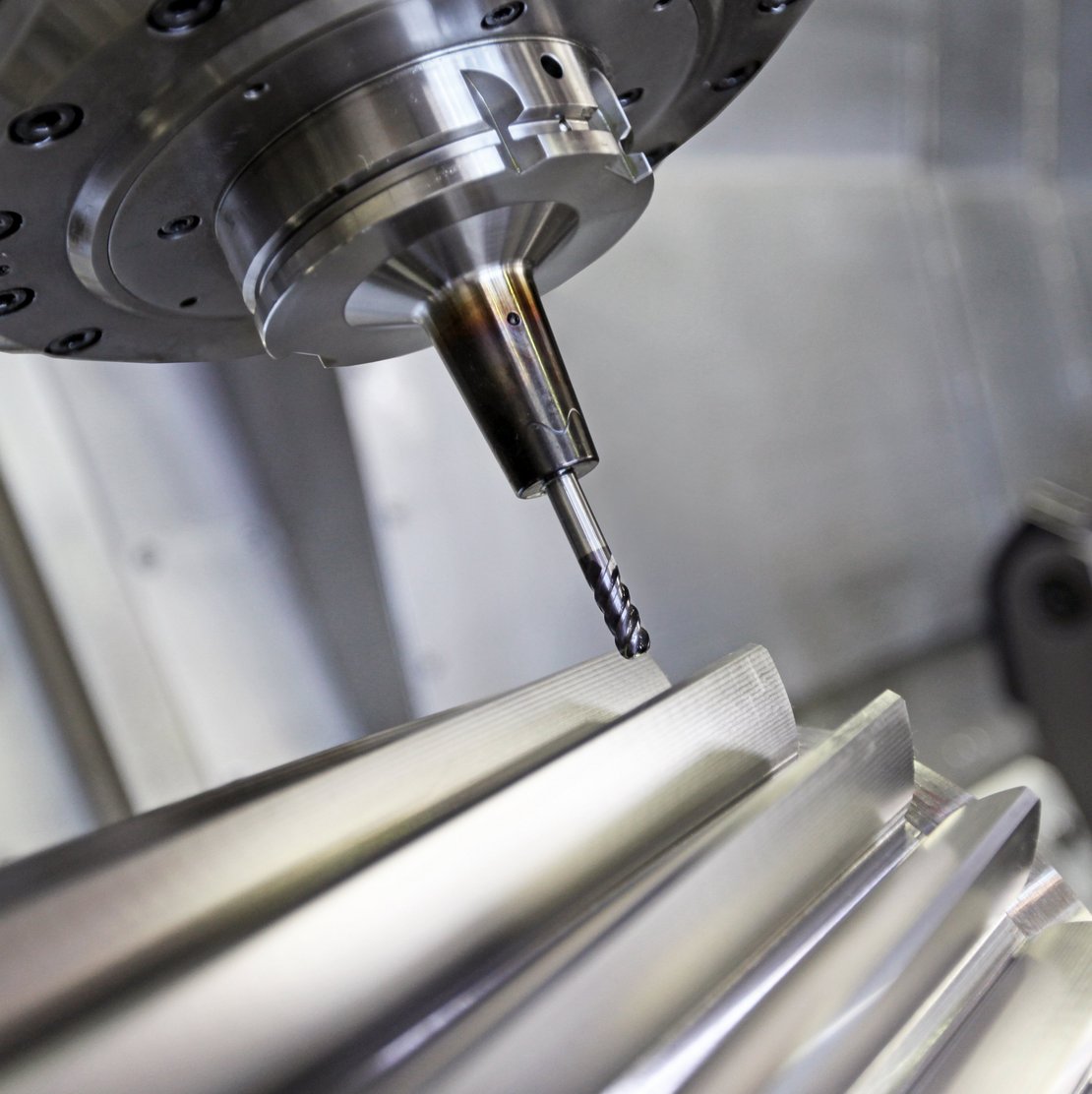

Têtes spéciales
- Têtes spéciales pour opérations de fabrication spéciales (géométrie des pièces difficiles d’accès, procédés spéciaux, solutions de liquide d’arrosage spéciales)
- Manutention des têtes spéciales grâce au changeur d’outils automatique
- Le pion de maintien en option empêche une rotation conjointe intempestive de la tête spéciale et assure une liaison rigide avec le boîtier de pivotement.
