Technologies de mesure

Le procédé de mesure intégré

Programmation simple de mesures complexes au moyen d’un paquet de cycles complet. Le procédé de mesure intégré développé par WFL permet d’obtenir une précision de fabrication maximale associée à des tolérances de mesure et de position extrêmement faibles sur des pièces à usiner complexes.

Une fois la pièce à usiner serrée, la commande saisit automatiquement l’orientation longitudinale et périphérique de la pièce à l’aide d’un palpeur de mesure changé à partir du magasin d’outils. Ensuite, le travail s’effectue de manière relative par rapport à la position RÉELLE et les éventuels facteurs d’erreur sont compensés.

Au terme du processus d’usinage, une mesure automatique de la pièce à usiner et une journalisation de la précision finale de la pièce peuvent être effectuées. Grâce aux données obtenues, il est possible d’exécuter des analyses complètes directement sur la machine ou via LAN et d’imprimer des protocoles de mesure.


Mesure à ultrason

La mesure à ultrason automatique de l’épaisseur de paroi a pour objectif une surveillance précise de la qualité. Ce faisant, l’instrument de mesure est protégé par une couche de protection en PVC et il évacue les signaux ultrasons via le liquide d’arrosage.

Le résultat de mesure est directement transmis à la commande en temps réel. Parmi les domaines d’application habituels de la mesure à ultrason, figure l’industrie aéronautique, pour le contrôle des réacteurs, par exemple.


Mesure par numérisation

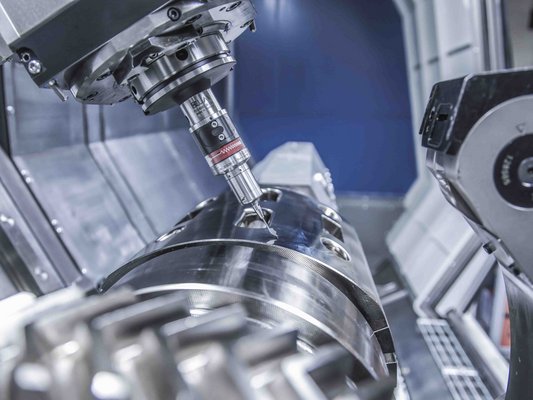

Les systèmes de mesure sont confrontés à de gros défis en ce qui concerne l’usinage de grandes pièces lourdes et complexes. Les systèmes de mesure par numérisation permettent de réaliser des mesures numériques et des processus de numérisation analogiques directement sur la machine.

Le palpeur analogique génère en une fraction de seconde des milliers de valeurs de mesure sur la surface en une opération de « numérisation ». Possibilité de mesure rapide et ce jusqu’à 2 m/min en cas de précision absolue.

Cela permet une mesure de sphéricité, de circularité et de planéité entièrement automatique.
