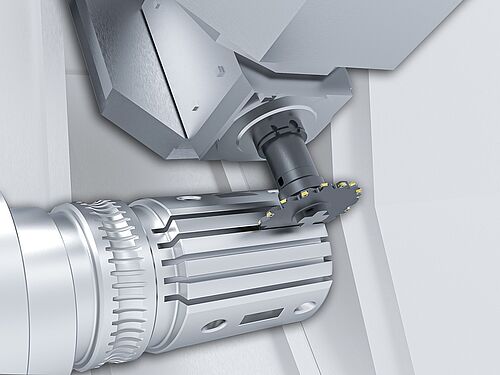

Fraisage

L’usinage de surfaces et de gorges est possible dans toutes les orientations. Grâce à l’interpolation de 5 axes maximum, il est possible d’usiner presque n’importe quelle forme géométrique. Avec leur axe Y avec colonne Y séparée, les centres Millturn permettent également d’utiliser une fraise trois tailles de gros diamètre sans collision.





Vidéo sur la technologie

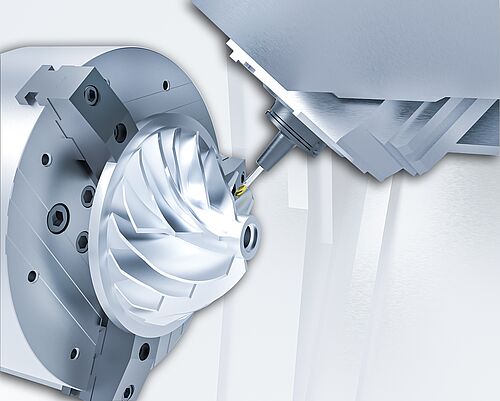

Fraisage 5 axes

Pour l’usinage de contours et de surfaces au tracé souhaité. Grâce à l’interpolation des axes B, C, X, Y et Z, il est possible d’usiner des surfaces de forme libre en 3D. Cela permet d’éviter d’investir dans un onéreux centre d’usinage 5 axes.





Vidéo sur la technologie

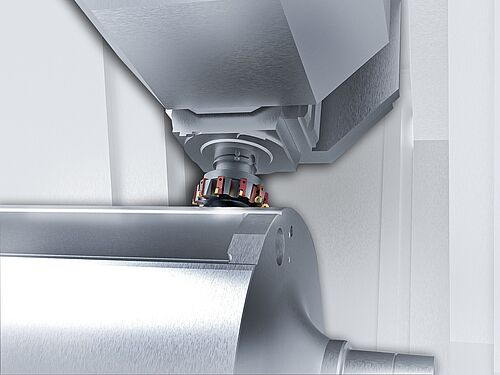

Tournage-fraisage

Le tournage-fraisage constitue une alternative aux opérations de tournage sur les pièces à usiner longues présentant de gros diamètres (pas de problèmes de durée de vie, aucun impact du déséquilibre sur la précision). Il permet de fabriquer des vilebrequins, des arbres à cames, des cylindres d’impression, etc. avec une précision maximale et une excellente qualité de surface.



Vidéo sur la technologie

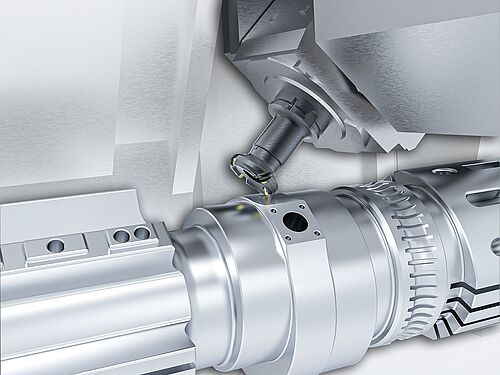

Fraisage de cames

Usinage au moyen d’un axe B incliné (zone concave) ou avec une fraise en position radiale afin de produire une forme extrêmement précise. Fraisage d’arbres à cames spécialement pour les gros moteurs diesel, de doubles cames pour les machines textiles et de contours excentriques pour les composants aéronautiques et pour les composants hydrauliques tels que les corps de pompe, avec le même serrage que pour le tournage.



Vidéo sur la technologie

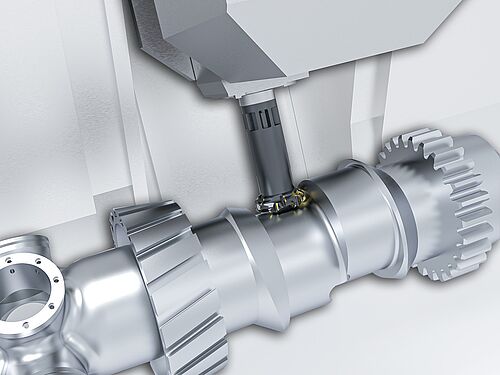

Fraisage de manetons

Grâce à l’interpolation des axes X, Y et C, les manetons à rotation excentrique peuvent être fraisés par tournage dans le mandrin avec un serrage central. Si le maneton est plus large que le diamètre de la fraise, cette largeur supplémentaire est réalisée grâce à une avance supplémentaire de l’axe Z.

L’usinage intégral des vilebrequins avec forage profond des trous de graissage, taillage de dentures, etc. sur des centres MILLTURN constitue une alternative efficace aux procédés courants en particulier pour les grands vilebrequins et les prototypes.

L’usinage s’effectue à partir de la masse ou à partir d’une pièce forgée. Grâce à la possibilité d’usinage de matériaux durs, l’ébauchage devient superflu. La mesure intégrée constitue également un avantage non négligeable, puisque les MILLTURN compensent les influences thermiques et mécaniques.

Vidéo sur la technologie

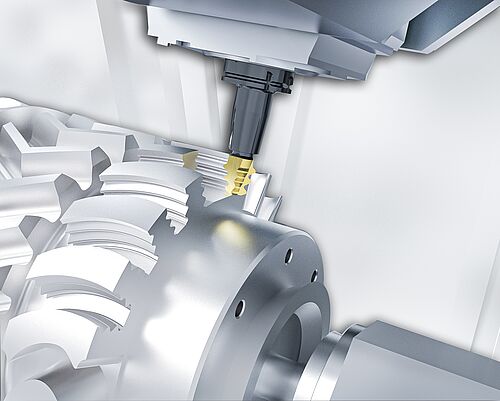

Fraisage pied de sapin

Le fraisage pied de sapin est principalement utilisé dans la production d’aubes de turbine. Des fraises de profil ou de forme permettent de garantir une très grande précision d'ajustement des pieds d'aubes. Ces fraises sont également capables d'usiner avec des mouvements non linéaires. Un usinage efficace et surtout économique est ainsi garanti dans les secteurs de l'aéronautique et de l'énergie.
