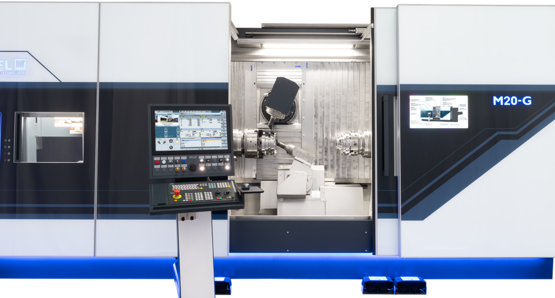

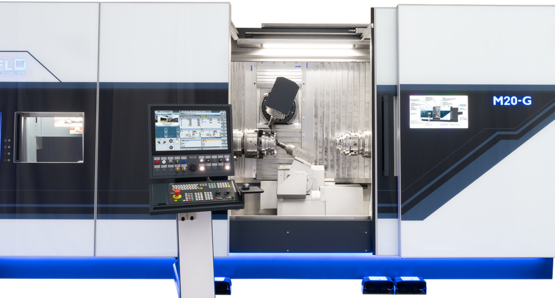

M20, M20-G MILLTURN
Smart Machining
Le M20 MILLTURN est le dernier né de la famille MILLTURN et la solution idéale pour des utilisateurs qui recherchent un tour fraiseur multifonction puissant. Les particularités de la machine sont sa grande stabilité ainsi que son concept intégral avec électrobroches, pour une maîtrise de pratiquement toutes les technologies d‘usinage.
Des décennies de savoir-faire en matière d‘usinage complet sont regroupées dans cette machine de conception entièrement nouvelle. Le design et la technique déterminent l‘avance technologique.
Le spectre d‘application du M20 est presque illimité. Il couvre les tâches d‘usinage exigeantes et complexes des industries aéronautique, automobile, mécanique et plastique. Grâce à son exceptionnelle modularité, la machine convient également parfaitement pour des entreprises en sous-traitance.
Les points forts en un coup d'œil
Points forts de conception
- Nouveau design, innovant et moderne
- Bâti en fonte nodulaire pour une grande stabilité et un très bon comportement d‘amortissement
- Électrobroches puissantes, avec couples élevés refroidis par eau
- Dimensions d’écartement des fonctions sur les glissières inférieures très faibles car sans protections télescopiques
- Unité outil solo en partie inférieure en option
- Transfert automatique de pièce entre les broches
- Cellule de production autonome avec chargement et déchargement intégré
- Axe B pour unité de tournage-fraisage-perçage avec entraînement direct par moteur couple refroidi par eau pour une dynamique élevée
Points forts technologiques
- Usinage continu sur 6 faces au moyen de la contre-broche
- Deux unités avec axe B dans une seule et même machine avec rotation simultanée des deux axes B
- Machine idéale pour le Power Skiving
Points forts du logiciel
- Un grand nombre de capteurs
- Écran tactile 24 pouces
- Pupitre ergonomique
- Cockpit d’affichage des données de performance en option
M20 | M20-G | ||
|---|---|---|---|
| Distance entre-pointes | mm | 1000 | 1000 |
| Diamètre maxi au-dessus de la glissière | mm | 500 | 500 |
| Diamètre maxi de tournage entre-pointes | mm | 500 | 500 |
| Puissance maxi de la broche de tournage à 40% (100%) | kW | 44(32) | 44(32) |
| Couple maxi de la broche de tournage à 40% (100%) | Nm | 838(610) | 838(610) |
| Vitesse maxi de la broche de tournage | rpm | 4000 | 4000 |
| Puissance maxi de la broche de fraisage à 40% (100%) | kW | 25(20) | 25(20) |
| Couple maxi de la broche de fraisage à 40% (100%) | Nm | 110(85) | 110(85) |
| Vitesse maxi de la broche de fraisage | rpm | 20000 | 20000 |
| Angle de pivotement de l’axe B | degrés | +/-120 | +/-120 |
| Course de l‘axe Y | mm | 260(+/-130) | 260(+/-130) |
| Course de l‘axe X | mm | 575(-100...+475) | 575(-100...+475) |
| Contre-pointe mécatronique | Type | MK5 | - |
| Magasin d‘outils | emplacements | 80 | 80 |
| Commande numérique SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |
