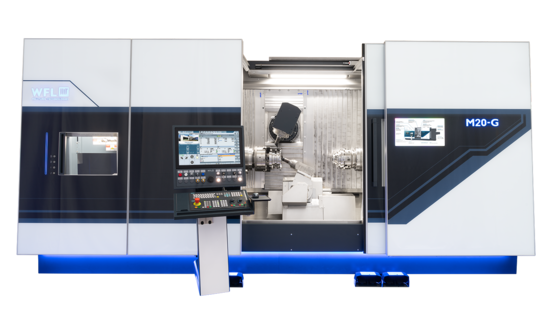

M20, M20-G MILLTURN
Smart Machining
La M20 MILLTURN es el nuevo desarrollo de la familia MILLTURN y la solución ideal para aquellos usuarios que buscan un centro de torneado, fresado y taladrado potente. Sus puntos fuertes radican en la gran estabilidad de máquina así como en el concepto de husillo motorizado, que puede llevar a cabo prácticamente cualquier modalidad de mecanizado.
Los años de experiencia en el mecanizado completo se demuestran en forma de una máquina totalmente nueva. Diseño y tecnología ratifican el avance.
El abanico de aplicaciones de la M20 no tiene límites. En ella se pueden llevar a cabo trabajos muy exigentes y complejos de la industria aeronáutica, automovilística , ingeniería, etc. Además, gracias a su flexibilidad, resulta también la máquina ideal para trabajos de subcontratación
Aspectos destacados de un vistazo
Apartado de diseño
- Diseño nuevo, innovativo y moderno
- Bancada de máquina de fundición esférica para una alta estabilidad y un óptimo comportamiento ante vibraciones.
- Husillos motorizados potentes, fuertes y refrigerados por agua.
- Al no tener chapas telescópicas, la masa total del sistema inferior es muy reducida
- Portaherramientas en el sistema inferior opcional
- Movimiento de pieza automático
- Célula de fabricación con carga y descarga integrada
- Eje B para unidad de Torneado-Taladrado-Fresado con motor directo y torquemotor refrigerado por agua para una mayor dinámica
Apartado tecnológico
- Trabajo completo en 6 caras gracias al contrahusillo
- 2 ejes B en un máquina para torneado simultáneo
- Perfecto para tecnología de tallado skiving
Apartado Software
- Sensorización total
- Pantalla Multitouch 24“
- Mando ergonómico
- Visualizador de datos de operación opcional
M20 | M20-G | ||
|---|---|---|---|
| Distancia entre puntos | mm | 1000/1500 | 1000/1500 |
| Diámetro max. Torneado carro superior | mm | 500 | 500 |
| Diámetro pieza máx entre puntos | mm | 500 | 500 |
| Potencia máxima husillo al 40% (100%) ED | kW | 44(32) | 44(32) |
| Par máximo husillo al 40% (100%) ED | Nm | 838(610) | 838(610) |
| Revoluciones max husillo torneado | min-1 | 4000 | 4000 |
| Potencia máxima fresado al 40% (100%) ED | kW | 25(20) | 25(20) |
| Par máximo fresado al 40% (100%) ED | Nm | 110(85) | 110(85) |
| Revoluciones máx husillo fresado | min-1 | 20000 | 20000 |
| Angulación máxima eje B | Grados | +/-120 | +/-120 |
| Recorrido eje Y | mm | 260 (+/-130) | 260 (+/-130) |
| Recorrido eje X | mm | 575(-100...+475) | 575(-100...+475) |
| Contrapunto mecatrónico | Tipo | MK5 | - |
| Almacén herramientas | udad. | 80 | 80 |
| Control SIEMENS | Tipo | SINUMERIK ONE | SINUMERIK ONE |
