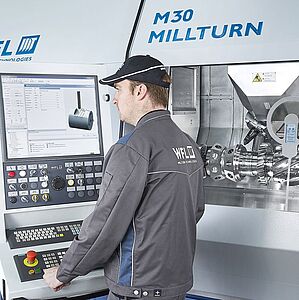

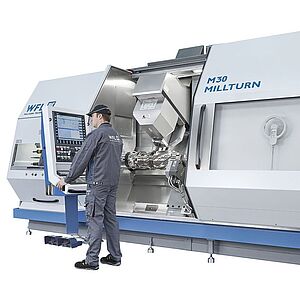

M30, M30-G & M35, M35-G MILLTURN
El pequeño para todo
Los centros de torneado-taladrado y fresado multifuncionales M30/M35 y M30-G/M35-G Millturn permiten el mecanizado completo de piezas complejas de plato y ejes de hasta un diámetro de volteo de 520 mm y longitudes de mecanizado de hasta 2000 mm. Por tanto, es posible combinar la funcionalidad de un torno con la de un centro de mecanizado de 5 ejes, así como (en caso necesario) con la de una máquina talladora de engranajes o de taladrado profundo en un único medio de producción.
Aspectos destacados de un vistazo
- Toma de refrigerante automática
- Unidad de torneado/taladrado/fresado con palpador de medición integrado

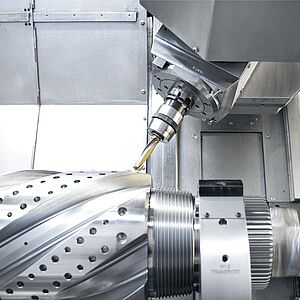

- Fresado de 5 ejes
- Soluciones de sujeción personalizadas
- Entrega de pieza
- Cambio de pieza en cualquier posición
M30 | M30-G | ||
|---|---|---|---|
| Distancia entre puntos | mm | 2000 | 1800 |
| ø de circunferencia de carro SUPERIOR | mm | 520 | 520 |
| ø de giro máx. entre puntas | mm | 520 | 520 |
| Potencia máx. husillo de torneado 40 % (100 %) en TF | kW | 33(29) | 33(29)//33(29) |
| Par de giro máx. husillo de torneado 40 % (100 %) en TF | Nm | 630(550) | 630(550)//630(550) |
| Velocidad de giro máx. husillo de torneado | min-1 | 4000 | 4000//4000 |
| Potencia máx. husillo de fresar 40 % (100 %) en TF | kW | 20(15) | 20(15) |
| Par de giro máx. husillo de fresar 40 % (100 %) en TF | Nm | 250(190)/165(125)/125(95) | 250(190)/165(125)/125(95) |
| Velocidad de giro máx. husillo de fresar | min-1 | 6000/9000/12000 | 6000/9000/12000 |
| Ángulo de giro eje B | Grados | -110...+110 | -110...+110 |
| Recorrido de desplazamiento eje Y | mm | 250(-100...+150) | 250(-100...+150) |
| Recorrido de desplazamiento eje X | mm | 600(-20...+580) | 600(-20...+580) |
| Contrapunto | Tipo | Mecatrónica | - |
| Almacén de herramientas | Ctd. | 40/80 | 40/80 |
| Control SIEMENS | Tipo | SINUMERIK 840D sl | SINUMERIK 840D sl |
M35 | M35-G | ||
|---|---|---|---|
| Distancia entre puntos | mm | 2000 | 1800(1680) |
| ø de circunferencia de carro SUPERIOR | mm | 520 | 520 |
| ø de giro máx. entre puntas | mm | 520 | 520 |
| Potencia máx. husillo de torneado 40 % (100 %) en TF | kW | 33(29)/54(37) | 33(29)/54(37)//33(29) |
| Par de giro máx. husillo de torneado 40 % (100 %) en TF | Nm | 630(550)/1600(1100) | 630(550)/1600(1100)//630(550) |
| Velocidad de giro máx. husillo de torneado | min-1 | 4000/3300 | 4000/3300//4000 |
| Potencia máx. husillo de fresar 40 % (100 %) en TF | kW | 33(27) | 33(27) |
| Par de giro máx. husillo de fresar 40 % (100 %) en TF | Nm | 284(233)/213(175) | 284(233)/213(175) |
| Velocidad de giro máx. husillo de fresar | min-1 | 9000/12000/* | 9000/12000/* |
| Ángulo de giro eje B | Grados | -110...+110 | -110...+110 |
| Recorrido de desplazamiento eje Y | mm | 250(-100...+150) | 250(-100...+150) |
| Recorrido de desplazamiento eje X | mm | 600(-20...+580) | 600(-20...+580) |
| Contrapunto | Tipo | Mecatrónica | - |
| Almacén de herramientas | Ctd. | 40/80/120 | 40/80/120 |
| Control SIEMENS | Tipo | SINUMERIK 840D sl | SINUMERIK 840D sl |

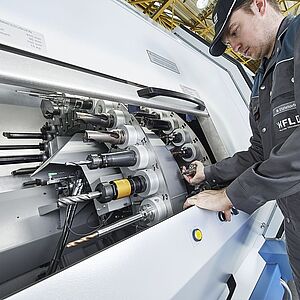

El almacén de herramientas - discos en lugar de cadena
Herramientas de hasta 15 kg
- Capacidad almacén para 80 herramientas (en opción 120) en almacén circular.
- Predisposición de las herramientas durante el mecanizado
- Largo máximo de herramienta para M30M/30-G: 450 mm y para M35/M35-G: 450/600 mm
- Peso máximo herramienta: 15 kg
Gestión intelligente de las herramientas
- Software de manejo sencillo
- Navegación fácil y lógica
- Las correcciones de las herramientas son calculadas automáticamente por el control de la máquina
La limpieza es nuestro estándar
- Recirculación del liquido refrigerante
- Chapas para buena evacuación de viruta
- Transportador alargado para limpieza óptima
