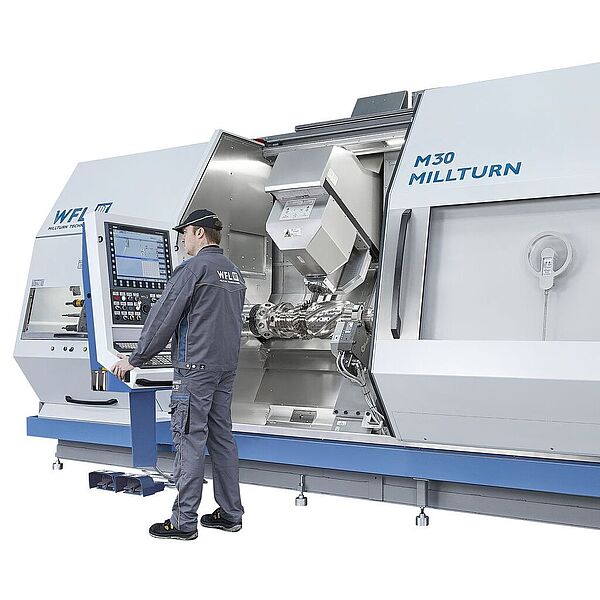

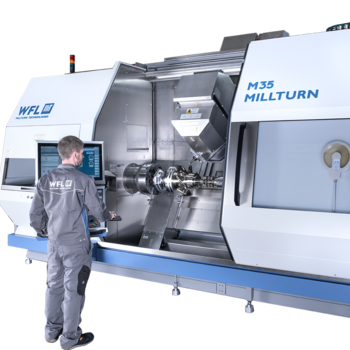

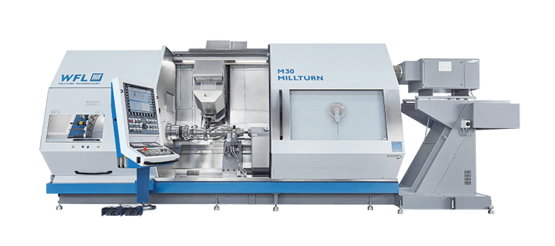

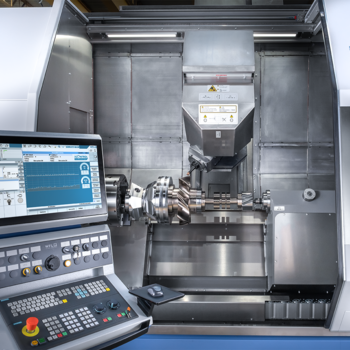

M30, M30-G & M35, M35-G MILLTURN

Die Kleine für alles

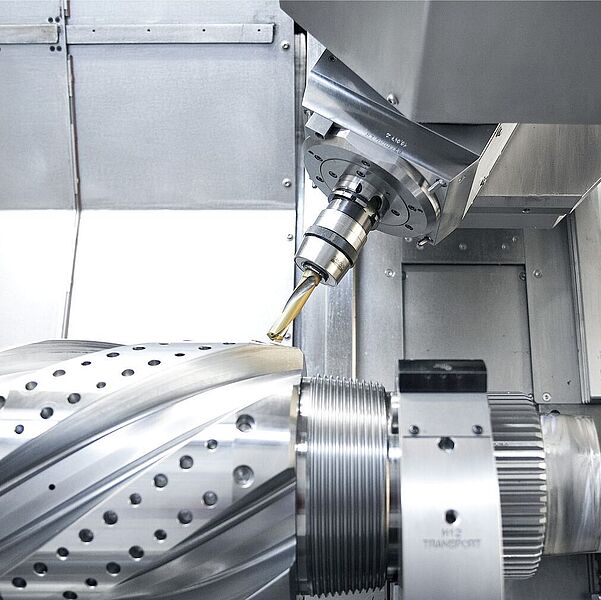

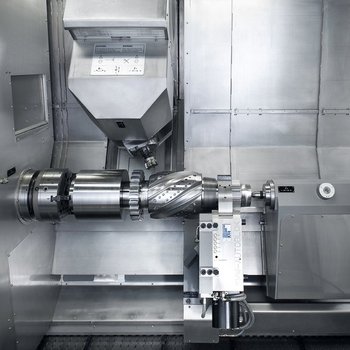

Die multifunktionalen Dreh-Bohr-Fräszentren, M30, M30-G MILLTURN und ermöglichen die Komplettbearbeitung von komplexen Wellen und Futterteilen mit einem Umlaufdurchmesser von bis zu 520mm und Bearbeitungslängen bis zu 2000mm. Somit kann die Funktionalität einer Drehmaschine, eines 5-Achs-Bearbeitungszentrums sowie im Bedarfsfall einer Verzahnungs- oder Tiefbohrmaschine in einem einzigen Fertigungsmittel vereint werden.

Jetzt anfragen



Highlights auf einen Blick

  • 80 bar Kühlmitteldruck

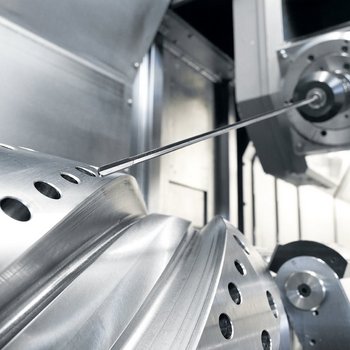

  • In-Prozessmessung
  • 5-Achs-Bearbeitung
  • 4-Achsen-Drehen

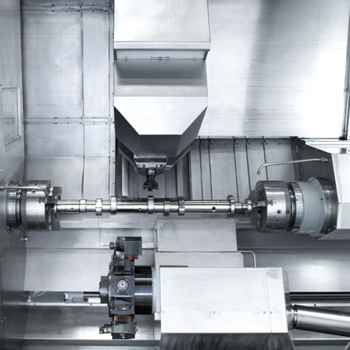

  • Werkstückübergabe
  • 6-Seitenbearbeitung





M30

M30-G

Spitzenweite mm 2000 1800
Umlauf-ø Schlitten OBEN mm 520 520
Dreh-ø max. zwischen Spitzen mm 520 520
Leistung max. Drehspindel bei 40% (100%) ED kW 33(29) 33(29)//33(29)
Drehmoment max. Drehspindel bei 40% (100%) ED Nm 630(550) 630(550)//630(550)
Drehzahl max. Drehspindel min-1 4000 4000//4000
Leistung max. Frässpindel bei 40% (100%) ED kW 20(15) 20(15)
Drehmoment max. Frässpindel bei 40% (100%) ED Nm 250(190)/165(125)/125(95) 250(190)/165(125)/125(95)
Drehzahl max. Frässpindel min-1 6000/9000/12000 6000/9000/12000
Schwenkwinkel B-Achse Grad -110...+110 -110...+110
Verfahrweg Y-Achse mm 250(-100...+150) 250(-100...+150)
Verfahrweg X-Achse mm 600(-20...+580) 600(-20...+580)
Reitstock Type Mechatronik -
Werkzeugmagazin Anz. 40/80 40/80
Steuerung SIEMENS Type SINUMERIK 840D sl SINUMERIK 840D sl


M35

M35-G

Spitzenweite mm 2000 1800(1680)
Umlauf-ø Schlitten OBEN mm 520 520
Dreh-ø max. zwischen Spitzen mm 520 520
Leistung max. Drehspindel bei 40% (100%) ED kW 33(29)/54(37) 33(29)/54(37)//33(29)
Drehmoment max. Drehspindel bei 40% (100%) ED Nm 630(550)/1600(1100) 630(550)/1600(1100)//630(550)
Drehzahl max. Drehspindel min-1 4000/3300 4000/3300//4000
Leistung max. Frässpindel bei 40% (100%) ED kW 33(27) 33(27)
Drehmoment max. Frässpindel bei 40% (100%) ED Nm 284(233)/213(175) 284(233)/213(175)
Drehzahl max. Frässpindel min-1 9000/12000/* 9000/12000/*
Schwenkwinkel B-Achse Grad -110...+110 -110...+110
Verfahrweg Y-Achse mm 250(-100...+150) 250(-100...+150)
Verfahrweg X-Achse mm 600(-20...+580) 600(-20...+580)
Reitstock Type Mechatronik -
Werkzeugmagazin Anz. 40/80/120 40/80/120
Steuerung SIEMENS Type SINUMERIK 840D sl SINUMERIK 840D sl

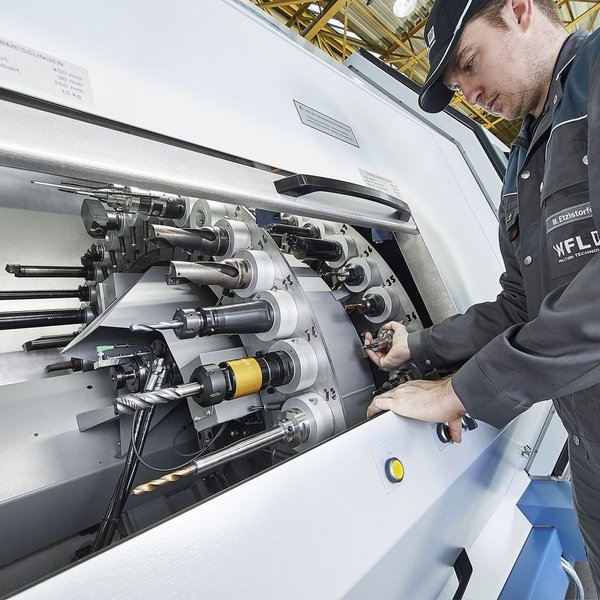

Das Werkzeugmagazin – Scheiben statt Kette

Bis 15kg Werkzeuge

  • Platz für 80 (optional 120) Werkzeuge im Scheibenmagazin
  • Hauptzeitparalleles Rüsten
  • Max. Werkzeuglänge: M30/M30-G: 450mm; M35/M35-G: 450/600mm
  • Max. Werkzeuggewicht: 15 kg

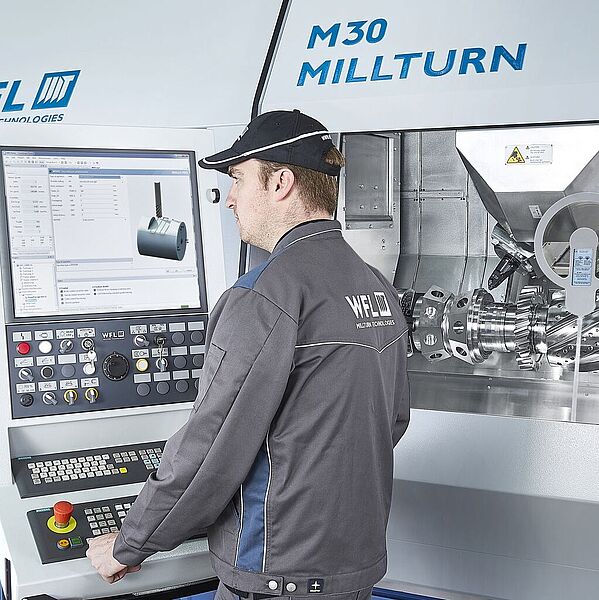

Intelligentes Tool-Management

  • Komfortable Softwarefunktionen
  • Einfache und logische Menüfuhrung
  • Werkzeugkorrekturen werden von der Steuerung automatisch umgerechnet

Sauberkeit ist Standard

  • Rückführung des abtropfenden Kühlmittel
  • Rutschbleche für perfekten Spänefluss
  • Verlängerter Späneförderer für absolute Sauberkeit
