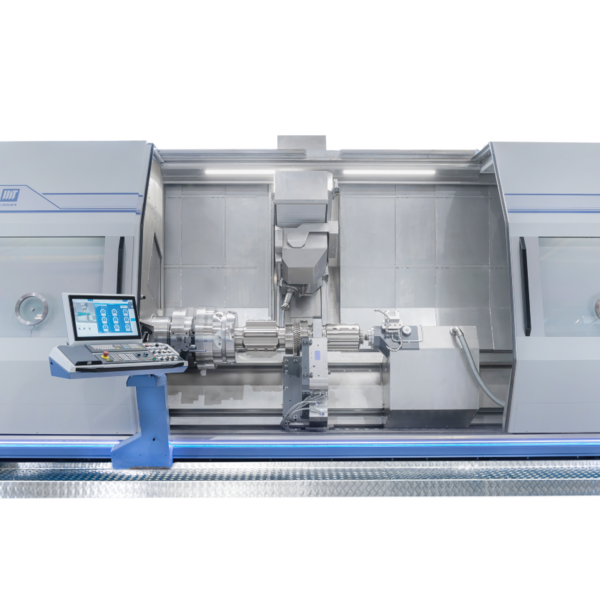

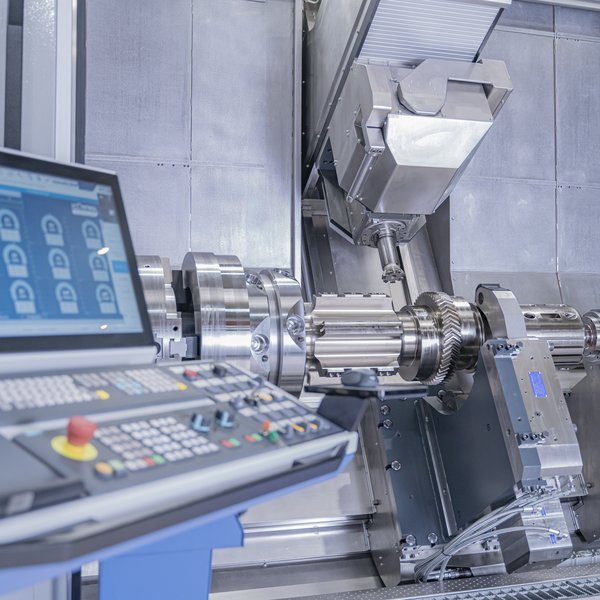

M70, M70-G MILLTURN
Der Potentialentfalter

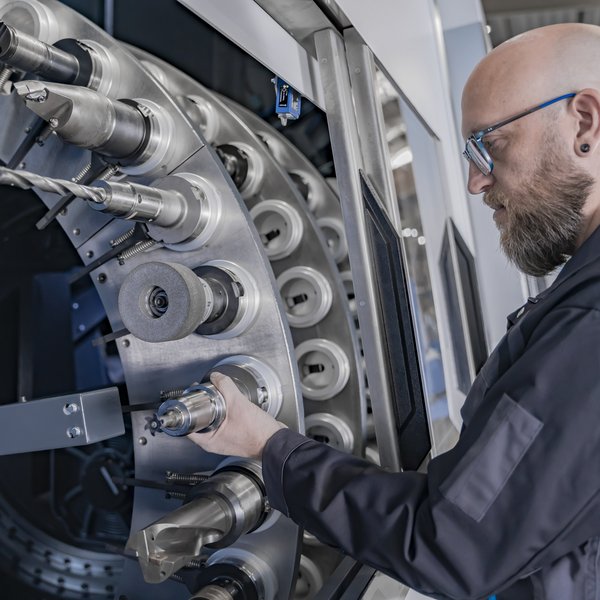

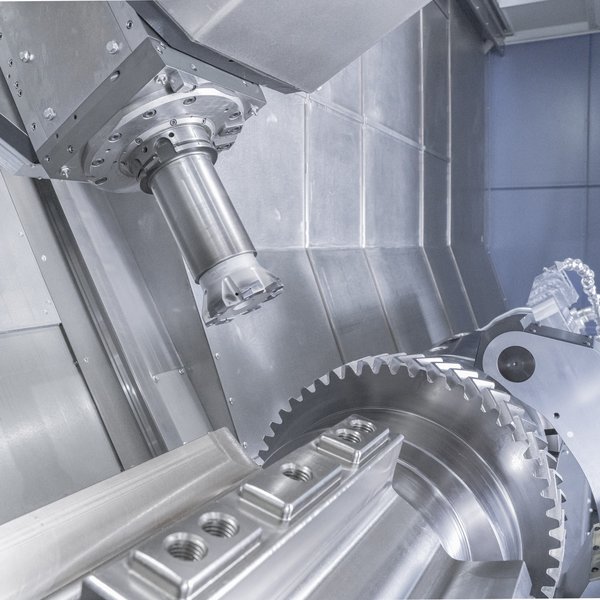

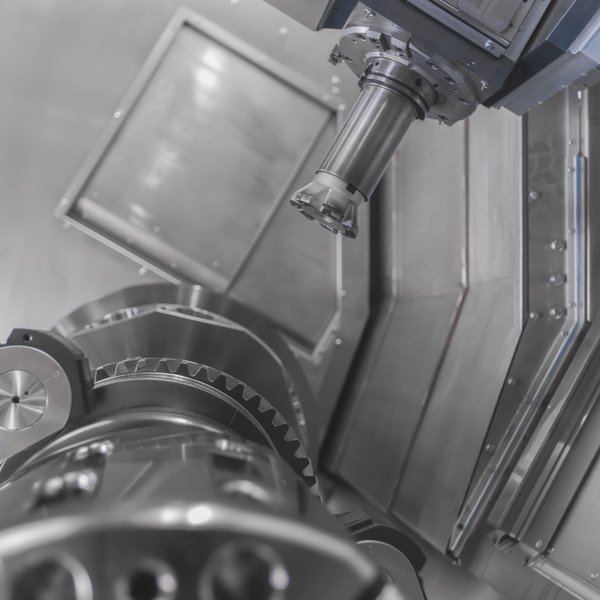

Die M70 MILLTURN besticht durch ihre enorme Variantenvielfalt des bekannt umfangreichen WFL-Modulbaukastens. Dabei ist es gelungen, diesen Funktionsumfang mit optimalen Bauverhältnissen für die jeweiligen konkreten Maschinen-Ausführungen zu realisieren. Das Maschinenkonzept wurde hinsichtlich minimierter Wirkabstände von Werkstück bzw. Werkzeug zu den Schlittenführungen bei gleichzeitig maximierten Abständen der Einzelführungen zueinander ausgeführt. Optimale Stabilitäts- und Geometrieverhältnisse resultieren daraus. Das von vorne leicht zugängliche Werkzeugmagazin zeichnet sich sowohl durch eine besonders kompakte und stabile Bauweise, als auch durch ein sicheres Betreten, aus.
Highlights auf einen Blick
- ausschließlich modulare Werkzeugschnittstellen mit höchster Dauergenauigkeit und maximaler Steifigkeit
- hohen Einzugskräfte der Standardwerkzeugschnittstelle
- hochproduktive Tiefbohrverfahren sowie verschiedene Spezialtechnologien
- Prismenwerkzeugsystem ermöglicht die Verwendung von Werkzeugen, welche die Maximalabmessungen der Standardwerkzeuge übersteigen
- Einsatz von massiven Prismenhaltern und automatischer Wechsel von Schneideköpfen bei Verwendung der WFL-Systembohrstange

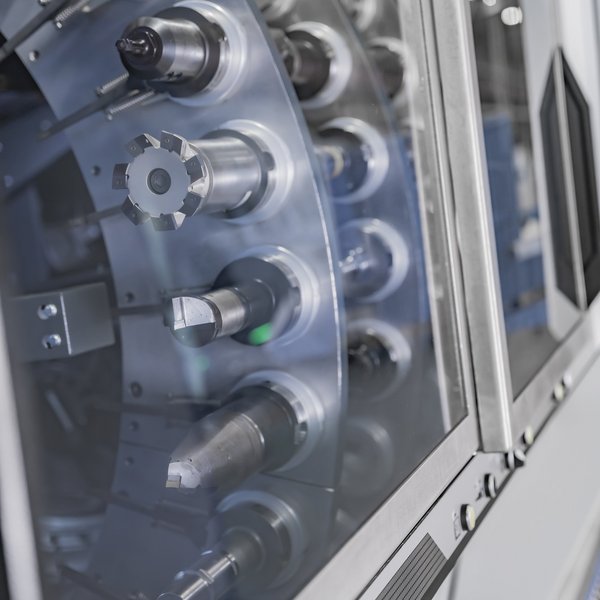

- zwei Magazinvarianten
M70 | M70-G | ||
|---|---|---|---|
| Spitzenweite | mm | 1000/2000/3000/4500/6000/8000 | 1000/2000/3000/4500/6000/8000 |
| Umlauf - ø Schlitten OBEN | mm | 850/850/850/850/820/790 | 850/850/850/850/820/790 |
| Leistung max. Drehspindel bei 40% (100%) ED | kW | 56(40)/80(60) * | 56(40)/80(60) // 60(40)/90(60) * |
| Drehmoment max. Drehsp. bei 40% (100%) ED | Nm | 3420(2440)/5860(4500) * | 3420(2440)/5860(4500) // 3000(2000)/4800(3200) * |
| Drehzahl max. Drehspindel | min-1 | 2400/1600 * | 2400/1600 // 2400/1600 * |
| Leistung max. Frässpindel bei 40% (100%) ED | kW | 58(45) * | 58(45) * |
| Drehmoment max. Frässp. bei 40% (100%) ED | Nm | 640(500)/400(310) * | 640(500)/400(310) * |
| Drehzahl max. Frässpindel | min-1 | 5000/8000 * | 5000/8000 * |
| Schwenkwinkel B-Achse | Grad | 220(-110…+110) | 220(-110…+110) |
| Verfahrweg Y-Achse | mm | 525(-225…+300) | 525(-225…+300) |
| Verfahrweg X-Achse | mm | 900(-20…+880) | 900(-20...+880) |
| Reitstock Aufnahmekeegel | Type | MK6 | - |
| Werkzeugmagazin | mm | 36/72/108/200 * | 36/72/108/200 * |
| Steuerung SIEMENS | Type | SINUMERIK ONE | SINUMERIK ONE |
