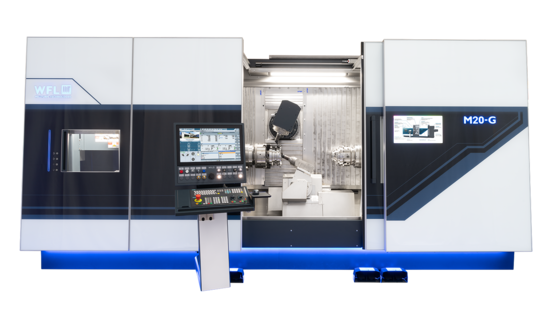

M20, M20-G MILLTURN
Smart Machining
Die M20 MILLTURN ist die neueste Erweiterung der MILLTURN-Familie und die ideale Lösung für Anwender, die ein leistungsstarkes Dreh-Bohr-Fräszentrum im Fokus haben. Besonderheiten liegen in der hohen Stabilität der Maschine sowie im durchgängigen Motor-Spindelkonzept, welches praktisch jede Bearbeitungstechnologie beherrscht.
Das jahrzehntelange Know-how in der Komplettbearbeitung zeigt sich in Form einer völlig neu konzipierten Maschine. Design und Technik bestimmen den Vorsprung.
Das Anwendungsspektrum der M20 ist nahezu unbegrenzt. Anspruchsvolle und komplexe Bearbeitungsaufgaben aus der Luftfahrt-, Auto-, Engineering- und Kunststoffindustrie werden mit der Maschine abgedeckt. Dank der hervorragenden Flexibilität eignet sich die Maschine auch ideal für Lohnfertiger.
Highlights auf einen Blick
Konstruktive Highlights
- Neues, innovatives und modernes Design
- Maschinengestell aus Sphäroguss für hohe Stabilität als auch sehr gutes Dämpfungsverhalten
- Leistungs- und drehmomentstarke wassergekühlte Motorspindeln
- Zusammenfahrmaße der unteren Schlittensysteme sehr gering, da keine Teleskopbleche
- Optionaler Einzelwerkzeugträger unten
- Automatische Werkstückübergabe
- Fertigungszelle mit integrierter Be- und Entladung
- B-Achse für Dreh-Bohr-Fräseinheit mit Direktantrieb durch wassergekühlten Torquemotor für hohe Dynamik
Technologische Highlights
- Durchgängige 6-Seiten-Bearbeitung mittels Gegenspindel
- Zwei B-Achs-Systeme in einer Maschine für simultanes B-Achsen-Drehen
- Perfekt für Gear Skiving
Software Highlights
- Umfangreiche Sensorik
- 24“ Multitouch Bildschirm
- Ergonomisches Bedienpult
- Optionales Performance-Daten Cockpit
M20 | M20-G | ||
|---|---|---|---|
| Spitzenweite | mm | 1000 | 1000 |
| Umlauf-ø Schlitten OBEN | mm | 500 | 500 |
| Dreh-ø max. zwischen Spitzen | mm | 500 | 500 |
| Leistung max. Drehspindel bei 40% (100%) ED | kW | 44(32) | 44(32) |
| Drehmoment max. Drehspindel bei 40% (100%) ED | Nm | 838(610) | 838(610) |
| Drehzahl max. Drehspindel | min-1 | 4000 | 4000 |
| Leistung max. Frässpindel bei 40% (100%) ED | kW | 25(20) | 25(20) |
| Drehmoment max. Frässpindel bei 40% (100%) ED | Nm | 110(85) | 110(85) |
| Drehzahl max. Frässpindel | min-1 | 20000 | 20000 |
| Schwenkwinkel B-Achse | Grad | +/-120 | +/-120 |
| Verfahrweg Y-Achse | mm | 260 (+/-130) | 260 (+/-130) |
| Verfahrweg X-Achse | mm | 575(-100...+475) | 575(-100...+475) |
| Reitstock | Type | MK5 | - |
| Werkzeugmagazin | Anz. | 80 | 80 |
| Steuerung SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl |
