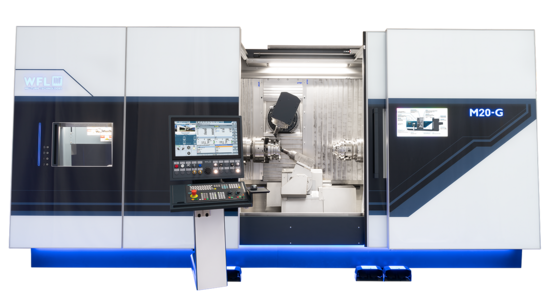

M20, M20-G MILLTURN
Usinagem inteligente
O M20 MILLTURN é a mais recente adição à linha MILLTURN e a solução ideal para os usuários que procuram um centro de torneamento completo e potente. Características especiais como a alta estabilidade, bem como o conceito holístico dos eixos da máquina, englobando praticamente todas as tecnologias de usinagem.
Décadas de experiência em usinagem completa levaram ao desenvolvimento de uma máquina completamente nova. Tanto o design quanto a tecnologia são altamente avançados.
A gama de aplicações abrangidas pelo M20 é quase infinita. A máquina é capaz de realizar tarefas de usinagem exigentes e complexas, encontradas nas indústrias de aviação, automotiva, engenharia e plásticos. Graças à sua extrema flexibilidade, a máquina também é ideal para fabricantes terceirizados.
Destaques à primeira vista
Destaques de Design
- Design novo, inovador e moderno
- Estrutura da máquina em ferro fundido nodular para alta estabilidade e absorção de vibrações excelente
- Cabeçotes potentes e de alto torque refrigerados a água
- Espaços diminutos nos sistemas de deslizamento inferiores, pois não há proteções telescópicass
- Torre individual opcional na parte inferior
- Transferência automática de peças
- Célula de produção com carga e descarga integrada
- Eixo B para tornear-mandrilhar-fresar com acionamento direto via motor de torque resfriado a água com excelente dinâmica
Destaques Tecnológicos
- Usinagem de 6 lados com segundo cabeçote
- Dois sistemas de eixo B em uma máquina para torneamento de eixo B simultâneo
- Perfeito para corte de dentes tipo skiving
Destaques de Software
- Sensor Extenso
- Tela multitoque de 24“
- Painel Oper. ergonômico
- Cabine de dados com desempenho opcional
M20 | M20-G | ||
|---|---|---|---|
| Distãncia entre centros | mm | 1000/1500 | 1000/1500 |
| Volteio sobre o carro superior | mm | 500 | 500 |
| Max. diâmetro torneável entre centros | mm | 500 | 500 |
| Max. potência, cabeçote principal 40% em (100%) regime de trabalho | kW | 44(32) | 44(32) |
| Max. torque, cabeçote principal 40% em (100%) regime de trabalho | Nm | 838(610) | 838(610) |
| Max. velocidade cabeçote principal | rmp | 4000 | 4000 |
| Max. potência cabeçote multitarefa 40% em (100%) regime de trabalho | kW | 25(20) | 25(20) |
| Max. torque, cabeçote multitarefa 40% em (100%) regime de trabalho | Nm | 110(85) | 110(85) |
| Max. velocidade, cabeçote multitarefa | rmp | 20000 | 20000 |
| Deslocamento angular eixo B | Degrees | +/-120 | +/-120 |
| Curso eixo Y | mm | 260 (+/-130) | 260 (+/-130) |
| Curso eixo X | mm | 575(-100...+475) | 575(-100...+475) |
| Contraponto Mecatrônico | Cone | MK5 | - |
| Numero de Ferramentas no magazine | Qtd. | 80 | 80 |
| Controle SIEMENS | Tipo | SINUMERIK ONE | SINUMERIK ONE |
