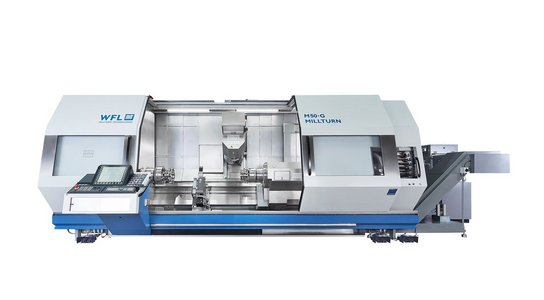

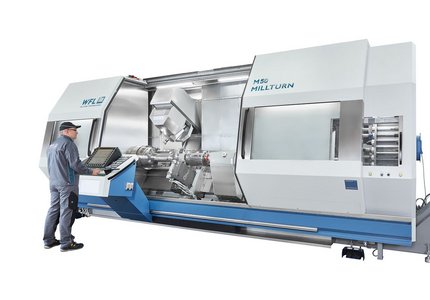

M50, M50-G MILLTURN

电源组

M50 和 M50-G 型号是 WFL Millturn Technologies 公司推出的新一代多任务机床,可用于加工旋径 在 670 mm 以内的复杂的夹盘件和轴件,功能覆盖全部加工步骤。除

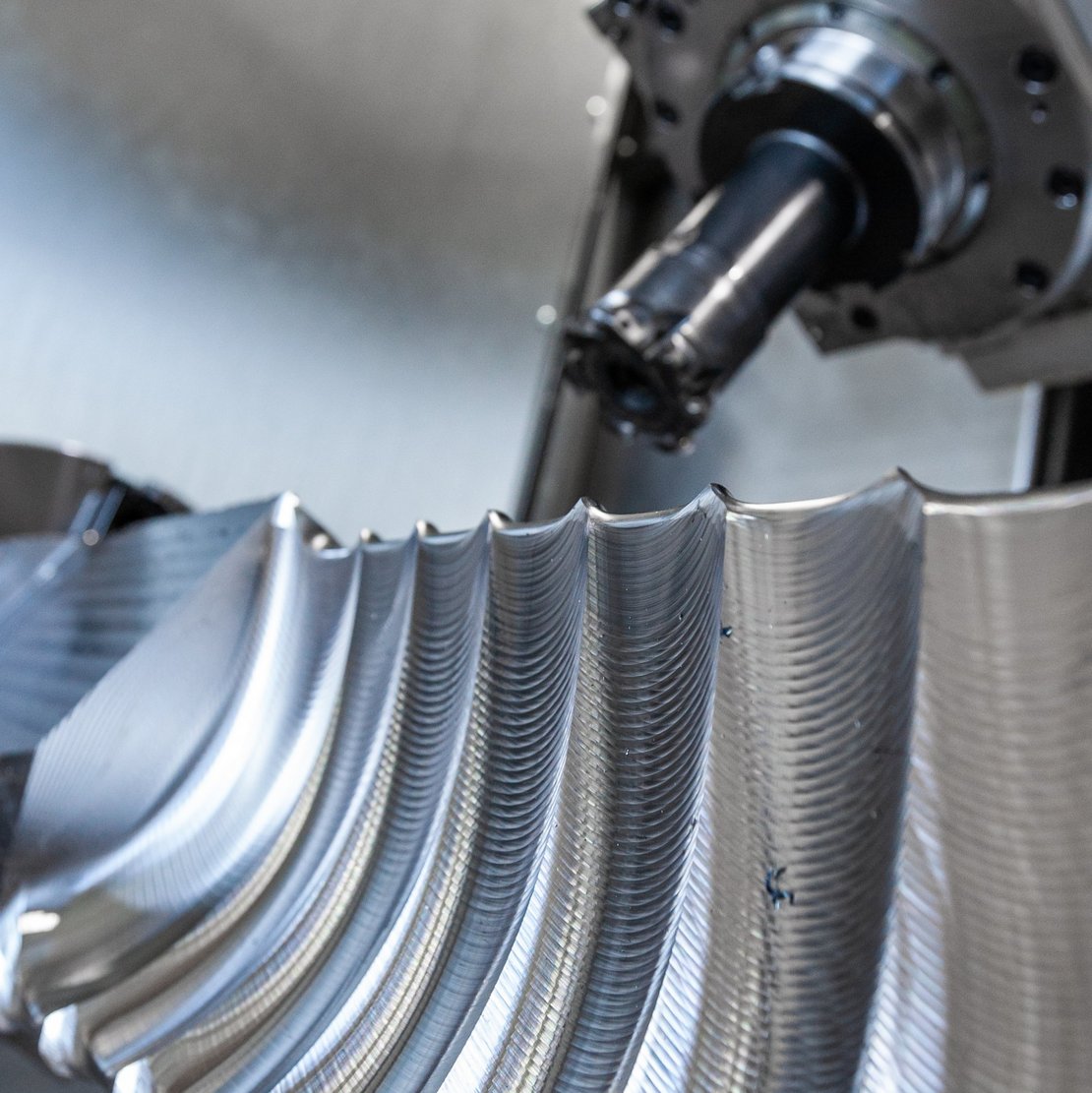

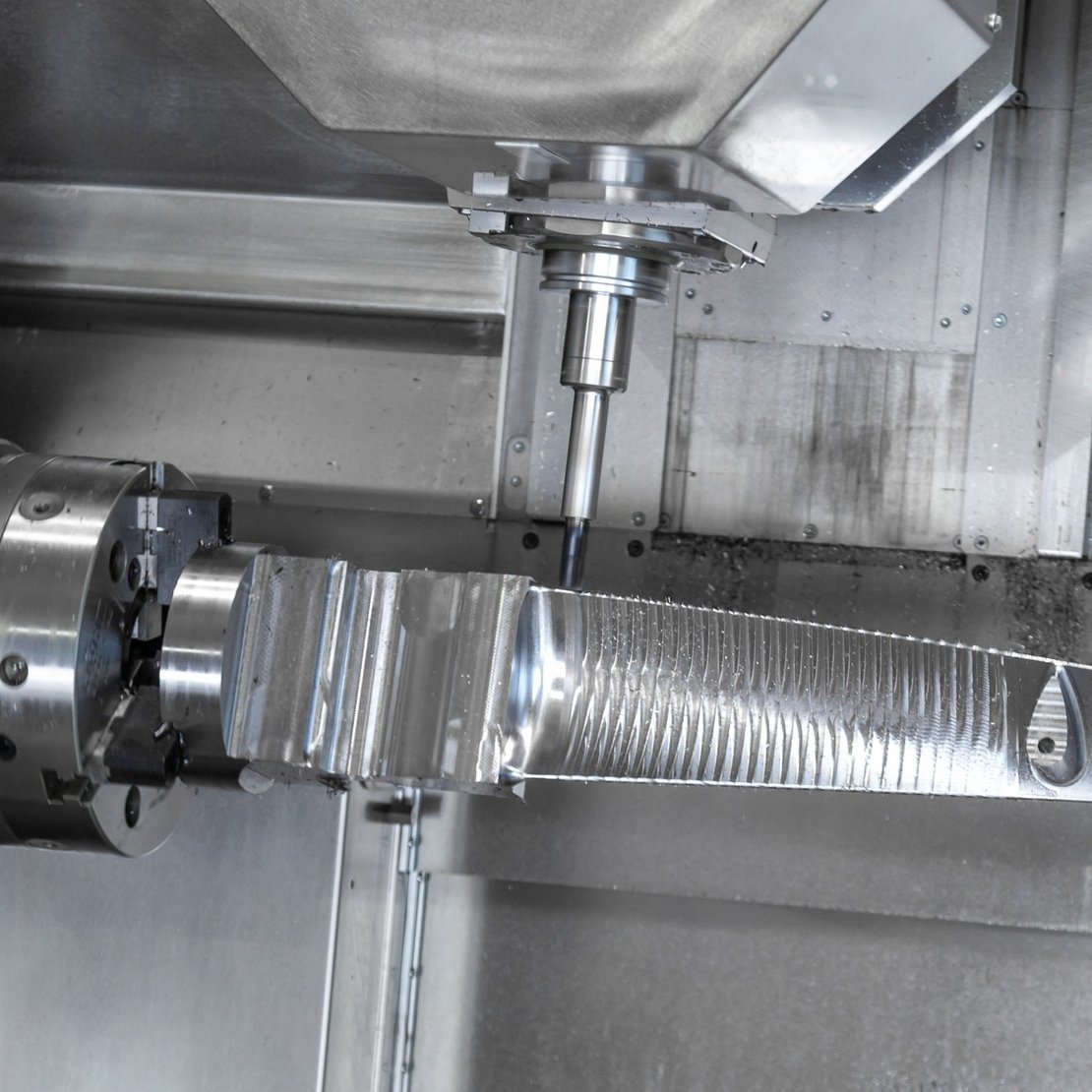

可以在任意角度位置进行车削、铣削、钻削、制齿、钻深孔以及内部加工。通过最多 5 轴的插补,可以在 实际工作中加工任意几何轮廓。在进行 6 面加工时可以使用 M40-G、M40X-G、M50-G,该型号具有两根 性能强大的车削主轴,并可选配含 2x12 个刀具放置位置的盘式刀塔,该刀塔还可配备刀具驱动和液压式中 心架。车钻铣单元可提供两种转速-扭矩组合。

立即发送

亮点一览

  • 宽大的引导距离可牢固支撑大型中心架
  • 抓取式刀库可用于具有标准刀具接口的长刀具
  • B 轴车削
  • 4 轴车削
  • 工件传输
  • 使用内置测头进行高度精确的测量


M50

M50-G

标称中心距 mm 1000/2000/3000/4500/6000 1000/2000/3000/4500/6000
过上拖板回转直径 mm 670 670
两中心间车削直径 mm 670 670
车主轴最大功率 40% (100%) 输出 kW 54(37)/55(45)//56(40)/80(60) 54(37)/55(45)//56(40)/80(60)///55(45)
车主轴最大扭矩 40% (100%) 输出 Nm 2000(1400)/1830(1500)//3200(2320)/3600(2740) 2000(1400)/1830(1500)//3200(2320)/3600(2740)///1830(1500)
车主轴最高转速 min-1 3300/2500//2600/2600 3300/2500//2600/2600///2500
铣主轴最大功率 40% (100%) 输出 kW 33(27)//40(35) 33(27)//40(35)
铣主轴最大扭矩 40% (100%) 输出 Nm 284(233)/213(175)//480(420)/300(263) 284(233)/213(175)//480(420)/300(263)
铣主轴最高转速 min-1 9000/12000/*//5000/8000 9000/12000/*//5000/8000
B轴摆角 -110...+110 -110...+110
Y轴行程 mm 400(-175...+225) 400(-175...+225)
X轴行程 mm 800(-20...+780) 800(-20...+780)
尾架 形式 形式 -
刀库 数量 50/100/150/200//36/72/108/144 50/100/150/200//36/72/108/144
西门子数控系统 类型 SINUMERIK 840D sl SINUMERIK 840D sl

符合人体工学的工业设计

更好地观察工件

  • 大面积安全玻璃,拥有对工作区域的最好视角
  • 可选的旋转式视窗玻璃
  • 创新且节能的 LED 照明方案

机床更易操作

  • 可调节倾斜度的 19 吋显示屏
  • 纵向移动操作面板穿过整个工作范围,直至刀库

维护简单

  • 一目了然的开关柜结构,易于维护
  • 更容易接触到需要定期维护的部件
  • 液压单元可拔出
