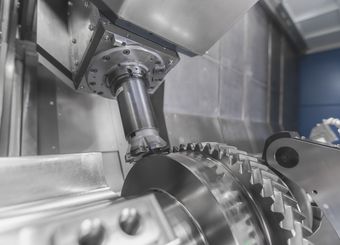

Despliega nuevas posibilidades: Precisión al máximo con la nueva M70 MILLTURN

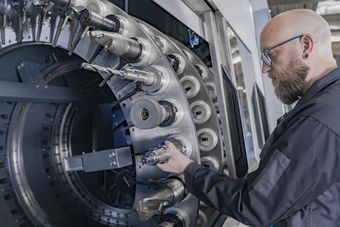

Fácil acceso al almacén de herramientas gracias a la gran ventana deslizante de fácil acceso y a la colocación de las herramientas durante el mecanizado

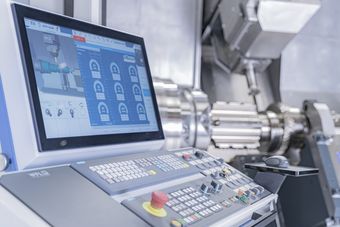

Panel de mando giratorio y ajustable en altura con pantalla inclinable de 24 pulgadas

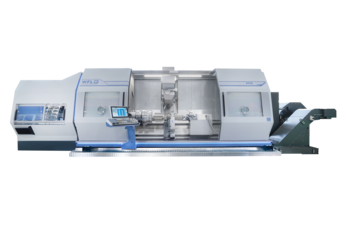

La nueva MILLTURN M70, la última incorporación a la familia de productos WFL, es ideal para aplicaciones que requieren lo último en productividad y precisión.

La MILLTURN M70 impresiona con un sofisticado concepto de área de trabajo para longitudes de trabajo de hasta 8000 mm y para un diámetro de volteo de hasta 850 mm. Gracias al conocido y amplio sistema modular, WFL ofrece una enorme variedad y puede adaptarse a las necesidades de cada cliente.

Además, la nueva MILLTURN M70 ofrece una estabilidad y geometría óptimas para lograr la máxima precisión, un mecanizado fiable gracias a las elevadas fuerzas de arrastre en la interfaz de la herramienta, y una amplia gama de opciones adicionales para procesos de taladrado profundo y tecnologías especiales altamente productivos.  Con capacidad para mecanizar piezas de trabajo de hasta 5.000 kg, la MILLTURN es ideal para aplicaciones pesadas.

La MILLTURN M70 dispone del conocido y fiable almacén de herramientas de disco o de cadena con hasta 200 estaciones de herramientas y capacidad para herramientas de hasta 35 kg con una longitud máxima de 900 mm. Además del cambio automático de herramientas, el proceso de preparación también puede realizarse en paralelo al tiempo de mecanizado. Esto permite preparar el almacén para diferentes pedidos sin pérdida de tiempo.

También hay disponibles dos variantes de almacén para herramientas especiales pesadas de hasta 200 kg cada una.

La M70 MILLTURN también cuenta con accionamientos de husillo principal y de fresado extremadamente fiables, que ofrecen la máxima precisión y una ventajosa versatilidad para las diferentes necesidades de los clientes.

La interfaz de herramienta prismática WFL, opcional mediante un alojamiento de herramienta prismática de gran tamaño, permite utilizar herramientas que superan las dimensiones máximas de las herramientas estándar.

La máquina también dispone de accionamientos de husillo principal y de fresado extremadamente fiables. Combinando la máxima precisión con una gran adaptabilidad, la M70 MILLTURN es ideal para clientes con requisitos cambiantes.

Para la M70 MILLTURN, con sus herramientas de taladrado y torneado de gran tamaño, un par elevado y un alto rendimiento son sumamente importantes para maximizar el rendimiento de las herramientas.

Mayor rendimiento gracias a la herramienta prismática WFL

Las herramientas especialmente desarrolladas y diseñadas para trabajar a la perfección con la MILLTURN permiten el mecanizado de precisión de piezas complejas. Dado que las zonas de mecanizado de difícil acceso a menudo requieren el uso de herramientas especiales largas, el uso de robustos soportes de sujeción prismáticos permite fijar barras de mandrinar, brocas macizas y cabezales angulares a la unidad de torneado, mandrinado y fresado de forma muy estable. La barra de mandrinar del sistema WFL permite el cambio automático de los cabezales de corte. Se dispone de dos tipos de almacén para la manipulación automática de herramientas pesadas de mecanizado interior. Estas innovadoras soluciones de herramientas permiten a los usuarios maximizar todo el potencial de rendimiento de la máquina.

Almacén de herramientas prismáticas

  • Número de ubicaciones de almacenamiento: 15
  • Longitud máx. de la herramienta: 2500 mm
  • Peso máx. de la herramienta: 200 kg
  • Infinita variedad de aplicaciones tecnológicas (herramienta de taladrado de botellas, cabezal de rectificado, cabezal de refrentado NC, etc.)

Almacén Pick-up

  • Almacén de herramientas separado sobre el cabezal
  • 3 puestos de almacén
  • Longitud máx. de la herramienta: 1780 mm
  • Peso máx. de la herramienta: 200 kg

Superioridad tecnológica para las más altas exigencies

Gracias a las innovadoras mediciones en proceso, es posible dominar tareas de medición complejas con una programación sencilla. Esto permite alcanzar la máxima precisión de fabricación con las tolerancias dimensionales y posicionales más estrictas.  Es posible realizar análisis y crear protocolos de medición en cualquier momento.

Otra ventaja clave es la presión del refrigerante. Gracias a la optimización específica de la rotura de virutas y al uso de refrigerante de alta presión (HPC) de hasta 150 bar, los costes de mecanizado pueden reducirse notablemente. Además, el refrigerante ultra de alta presión (UHPC) garantiza una eficiencia aún mayor, menores costes de herramienta y una mayor fiabilidad del proceso durante el mecanizado.

La transferencia de la pieza de trabajo también es óptima con la máquina de contrahusillo MILLTURN M70-G. El contrahusillo con contrapunto y función de husillo síncrono combinados con el potente husillo motorizado y un accionamiento garantizan procesos de mecanizado fiables y el máximo rendimiento de mecanizado.

La gestión inteligente de herramientas facilita aún más el manejo. Ofrece cómodas funciones de software, una navegación por menús sencilla y lógica y correctores automáticos de herramientas, que el sistema de control convierte automáticamente y garantizan un funcionamiento eficaz.
