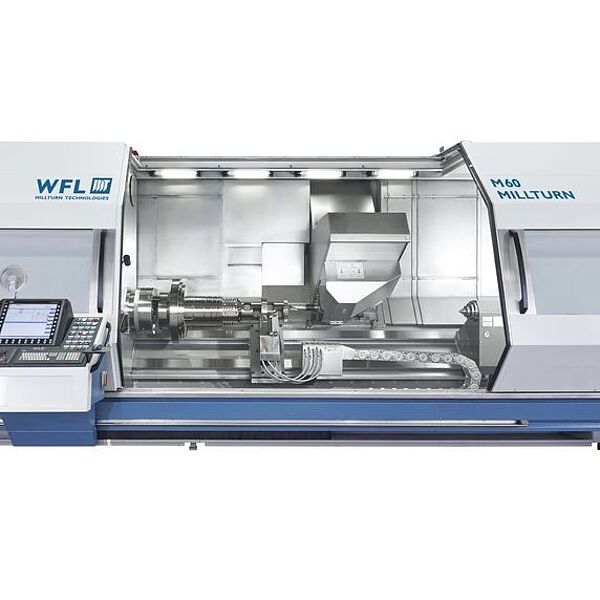

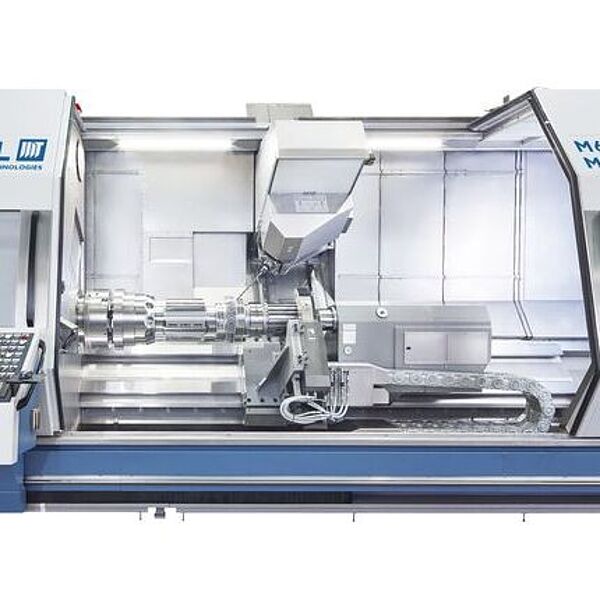

M60, M60-G, M65 MILLTURN
Das Multifunktionswunder
Wer im Kampf um Marktanteile die Nase vorne haben möchte, muss auf Kundenanforderungen rasch und flexibel reagieren. Doch die gewünschten Komponenten werden immer komplexer und somit aufwendiger in der Herstellung. Durch die Konzentration aller Fertigungsschritte in einem multifunktionalen MILLTURN-Dreh-Bohr-Fräszentrum werden die Anforderungen heutiger und zukünftiger Bearbeitungsaufgaben im Höchstmaß erreicht. Denn Dank beliebiger Interpolationsmöglichkeiten der NC-Achsen B, C, X, Y und Z resultiert ein unerreichtes Technologiespektrum. Komplettbearbeitung ohne manuelle Eingriffe durch Drehen, Bohren, Fräsen, Tiefbohren, Außen- und Innenverzahnen, Drehfräsen, Zirkularfräsen sowie automatische Werkstückvermessung zur Einhaltung engster Toleranzen und Kompensation von thermischen Einflüssen wird somit ermöglicht.

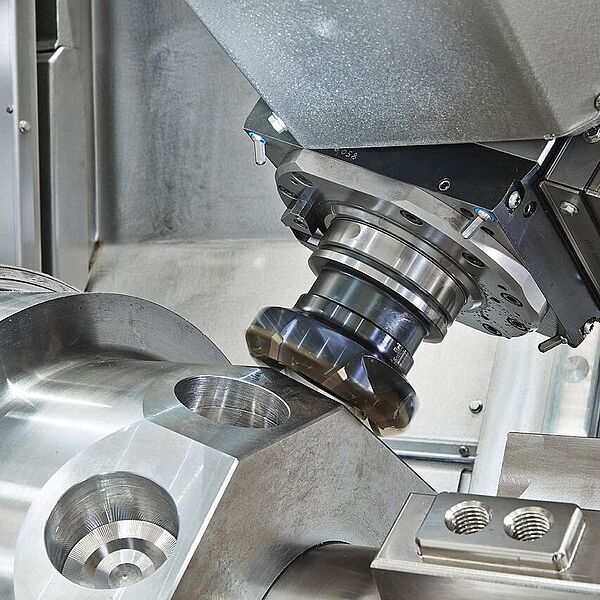

Jede geometrische Kontur kann mit maximaler Präzision effizient bearbeitet werden, der Werkstückkomplexität sind absolut keine Grenzen gesetzt – einfach genial – multifunktional.
Highlights auf einen Blick
- Minimale Zusammenfahrmaße zwischen den unteren Schlitten
- Individuelle Spannmittellösungen
- Automatische Kühlmittelandockung

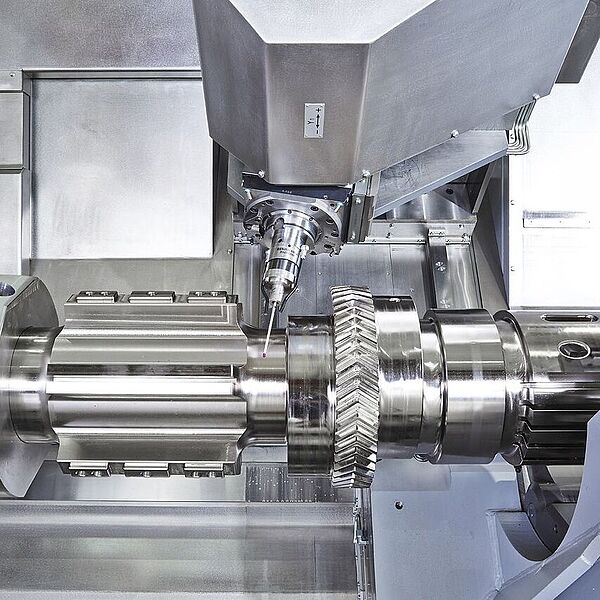

- Dreh-Bohr-Fräseinheit mit integriertem Messtaster
- Werkstückübergabe
- Werkzeugwechsel in beliebiger Position

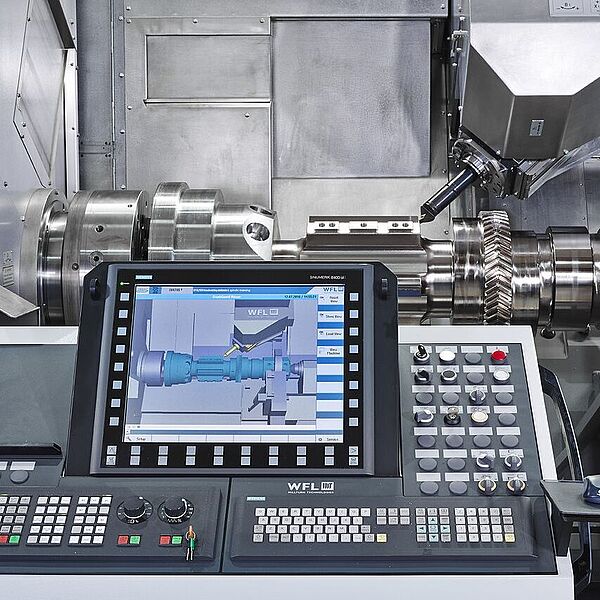

M60 | M60-G | M65 | ||
---|---|---|---|---|
Spitzenweite | mm | 1000/2000/3000/4500 | 2000/3000 | 1000/2000/3000/4500 |
Umlauf-ø Schlitten OBEN | mm | 690 | 690 | 830 |
Dreh-ø max. zwischen Spitzen | mm | 690(610) | - | 830(760) |
Leistung max. Drehspindel bei 100% ED | kW | 40/60 | 40/60 // 40 | 40/60 |
Drehmoment max. Drehspindel bei 100% ED | Nm | 1830/2748 | 1830/2748 // 1830 | 2318/2748 |
Drehzahl max. Drehspindel | min-1 | 3300/2600 | 3300/2600 // 3300 | 2600/2600 |
Leistung max. Frässpindel bei 100% ED | kW | 30 | 30 | 30 |
Drehmoment max. Frässpindel bei 100% ED | Nm | 315 | 300 | 315 |
Drehzahl max. Frässpindel | min-1 | 6000 | 4000 | 6000 |
Schwenkwinkel B-Achse | Grad | -110...+90 | -110...+90 | -110...+90 |
Verfahrweg Y-Achse | mm | 300(-125...+175) | 300(-125...+175) | 600(-200...+400) |
Verfahrweg Y-Achse (Option) | mm | 600(-125...+475) | - | - |
Verfahrweg X-Achse | mm | 720(-20...+700) | 700(-30...+670) | 720(-20...+700) |
Reitstock | Type | Mechatronik | - | Mechatronik |
Werkzeugmagazin | Anz. | 40/80/120 | 40/80/120 | 40/80/120 |
Steuerung SIEMENS | Type | SINUMERIK 840D sl | SINUMERIK 840D sl | SINUMERIK 840D sl |
Das Prismenwerkzeugsystem
Die Schnittstelle für große Werkzeuge

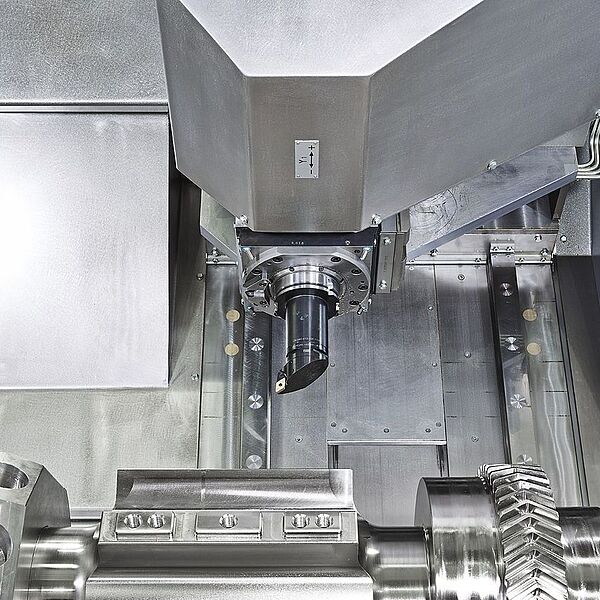

Die Prismenschnittstelle ermöglicht die Verwendung von Werkzeugen, welche die Maximalabmessungen der Standardwerkzeuge übersteigen. Dank Einsatz von massiven Prismenhaltern können Bohrstangen, Vollbohrwerkzeuge, Winkelköpfe und Plandrehköpfe äußerst stabil auf der Fräseinheit geklemmt werden. Bei Verwendung der WFL-Systembohrstange können zusätzlich auch die Schneidköpfe automatisch gewechselt werden. Zum automatischen Handling von schweren Innenbearbeitungswerkzeugen stehen zwei Magazinvarianten zur Verfügung.
Prismenwerkzeugmagazin
Durch eine Erweiterung des Scheibenmagazins mit entsprechenden Aufnahmen können neben den Standardwerkzeugen auch Prismenwerkzeuge abgelegt werden. Das automatische Handling dieser Werkzeuge übernimmt in diesem Fall ein zusätzlicher Werkzeugwechsler.
Pick-Up Magazin
In diesem zusätzlichen Magazin oberhalb des Spindelkastens können Prismenwerkzeuge abgelegt werden. Eine weitere Ausführungsvariante des Pick-Up Magazins ermöglicht die Ablage von langen Werkzeugen mit Standardwerkzeugschnittstelle.
